Прочный генератор системы спасения жары естественно обеспечил циркуляцию высокое давление

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HDB
Сертификация:	ASME, SGS, EN, CE, ISO9001
Номер модели:	Генератор пара спасения жары HRSG

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Упаковывая детали:	Мореходная упаковка
Время доставки:	30~50 дней
Условия оплаты:	L/C, T/T, западное соединение
Поставка способности:	500 тонн в месяц

контакт

Подробное описание продукта

Цена:	Negotiable	Тип:	Естественная циркуляция
Давление:	Высокое давление	Условие:	Новый
Вес:	Подгонянный	Поверхностное покрытие:	Покрашенный
Высокий свет:	Боилер спасения отработанного тепла , промышленные боилеры и генераторы пара спасения жары

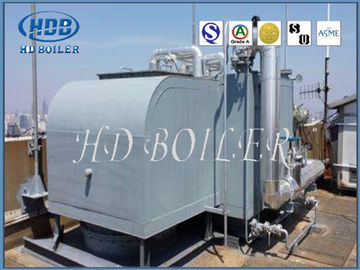

Естественно обеспеченный циркуляцию высокий генератор пара спасения жары давления HRSG для индустрии

Продукция HRSG

Istallatition и стоимости инвестирования места значительно уменьшенные должные к компактной форме собрания, боилера. Левые и правые трубки sidewater constructure стены мембраны пользы боилера, которое может работать в sightly положительных условиях pessre. Стена boilefurnace также имеет внешнее sield, соответствующее для размещения outdor.
Передача тепла превосходна, должный к пользе предварительного подогревателя воздуха трубы жары pre. В дополнение к нему компактный размер, создавая след ноги asmaller. На фронте, коробка дыма которая взрывозащищенна, обеспечивающ для улучшенных безопасности и rliabilit деятельности боилера.

HRSG отличает

Высокотемпературный газообразный отход выпущенный от сгорания угля транспортирован к входу боилера отработанного тепла через газоход, и после этого подачам через подогреватель, испаритель и экономизатор. В конце концов, он discharged в атмосферу через камин. Температура газообразного отхода вообще C. 150-180. Жара выпущенная от температуры падений газообразного отхода от высокой температуры к температуре газообразного отхода использована для того чтобы сделать пар воды. Питательная вода боилера сперва входит в экономизатор, и вода поглощает жару в экономизаторе и нагревает к насыщенной температуре немножко под давлением барабанчика и входит в барабанчик. После того как вода входя в барабанчик смешана с насыщенной водой в барабанчике, она входит в испаритель вдоль downcomer под барабанчиком для поглощения жары и для начала произвести пар. Обычно единственная часть воды будет паром, поэтому подачами смеси пар-воды в испаритель. Смесь пар-воды выходит испаритель и входит в верхний барабанчик через оборудование разъединения пар-воды. Вода падает в космос воды барабанчика и входит в нисходящую трубку для поглощения жары и для произведения пара. Пар входит в перегреватель от верхней части барабанчика и поглощает жару для изменения насыщенного пара в перегретый пар. Согласно 3 этапам производственного процесса пара, 3 обогреваемой поверхности, а именно экономизатор, испаритель и перегреватель. Если перегретый пар необходим, то только насыщенный пар необходим, перегреватель нельзя установить. Когда там подогревают пар, reheater можно добавить.

Спецификации HRSG

Режим	Размеры (m)
Q6.41000-2-1.25
Q33/550-6-1.25	8.08x2.853.7
QC55/530-8-1.0	7x3x5.5
Q50/700-14-1.25/350	16x37.5
FGP320-1.25/320	8.8x6.77x9.7
Q50/954-20-1.6	9.77x7.52x6.73
Q121.5/860-37.8-4.25/343
QC16/850-5-1.6/250	7x3.5x4.5
QC36/650-8-1.25	10xB.5x31

Принцип деятельности HRSG

Топливо, газ и уголь горятся для произведения высокотемпературного газообразного отхода выпустить жару. Высокотемпературный газообразный отход входит в печь во-первых, после этого входит в прибор спасения отработанного тепла передней коробки дыма, тогда входит в pyrotechnic трубку, и в конце концов входит в прибор спасения отработанного тепла заднего канала газохода коробки дыма. Высокотемпературный газообразный отход будет низкотемпературным газообразным отходом и discharged в атмосферу через камин. По мере того как боилер отработанного тепла значительно улучшает норму использования жары выпущенную сгоранием топлива, он очень энергосберегающ.

Параметры HRSG

Емкость t/d производственной линии цемента		1000	2500	5000	10000
Подача Nm³/h входа боилера	Печь (фронт)	60000	88000	243000	472000
Подача Nm³/h входа боилера	Печь (кабель)	76000	170000	328000	612000
Temperature℃ газа входа боилера	Печь (фронт)	370	360	380	390
Temperature℃ газа входа боилера	Печь (кабель)	360	320~360	330	330
Расклассифицированный t/h испарения	Печь (фронт)	5,8	7,25	24	50
Расклассифицированный t/h испарения	Печь (кабель)	7,5	10~15.8	20~24.6	35,5
Расклассифицированный Mpa давления пара	Печь (фронт)	1,25	1,25	1,25	1,25
Расклассифицированный Mpa давления пара	Печь (кабель)	1,25	1,25	1,25	1,25
Расклассифицированное temperature℃ пара	Печь (фронт)	340	330	350	360
Расклассифицированное temperature℃ пара	Печь (кабель)	340	300~340	310	310
Структура боилера	Печь (фронт)	Вертикаль	Вертикаль	Вертикаль	Вертикаль
Структура боилера	Печь (кабель)	Вертикаль	Вертикальный и горизонтальный	Вертикальный и горизонтальный	Vertic
