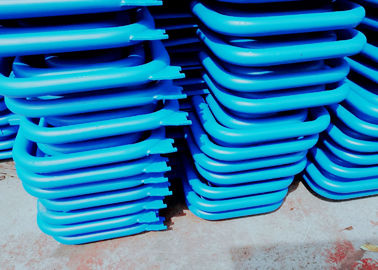

Перегреватель и Reheater легированной стали для боилеров распыленного угля с естественной циркуляцией

Для боилеров в больших электростанциях, перегреватели и reheaters необходимые части, к большой удлините, они influced безопасность и экономика боилеров. Перегреватели обогреваемые поверхности которые нагревают главный пар от surnatured температуры к расклассифицированной перегретой температуре, и reheaters обогреваемые поверхности которые нагревают exaust от цилиндра высокого давления паровой турбины к некоторой температуре. При условии эксплуатации как нагрузки боилера, типы угля изменяют, он отрегулировать их для того чтобы убеждаться температура выхода на расклассифицированном уровне -10-+5 градусов.

Детали

• Перегревать поднимает полную производительность так же, как избегает слишком много конденсации в поздних стадиях турбины которая избегает размывания лезвия.

• Жара газов сгорания от печи использована для удаления влаги от пара и перегреть пар.

• Перегреватели ususlly имеют несколько цепей трубки в порядке одних или больше u-образных частей, соединенных между заголовками.

• Жара от горячих газов к пару в surperheater возвращена в условиях высоких температур.

• Поэтому аранжированы, что в противотечении и вторичной подаче раздела параллельно уменьшает promary раздел перегревателя temp.stressing стены трубки.

Работая характеристики

Для того чтобы улучшить тепловую эффективность, давление перегретого пара было увеличено от superhigh давления к субкритическому и закризисному давлению. Но ограниченный представлением металла, температурой пара перегревателей и reheates держите не позднее 540-555 градусов.

Потому что какой подачи через трубки перегревателей и reheaters высокотемпературный пар, коэффициент передачи отпуска конвективной жары стены трубки, который нужно испариться довольно небольшой, и представление передача тепла плоха, охлаждая емкость пара к стене трубки низка. Между тем, для того чтобы убеждаться разумная разница в температуры передачи тепла, обычно перегреватели и reheaters помещены на областях где температуры дыма высоки, и их работая температура стены трубки довольно высока, таким образом рабочая Среда superhearters и reheaters довольно плохи. Особенно reheaters, для подогретого давления пара низки, и их емкость к крутым трубкам хуже, таким образом это как убеждаться металл трубки может быть безопасной работой на долгосрочности важный вопрос когда приходит к дизайну и деятельности перегревателей и reheaters. Диаграмма 4-1 перечисляет верхний предел позволяемых температур для общего металла используемого в боилерах. Избежать пользы высокого уровня легированной стали, когда это прибывает в дизайном перегревателей и reheaters, использовал металл трубки почти близко к пределам температуры при работе. Это время, если подъем температуры 10-20 градусов, то которая также уменьшает безопасное напряжение много. Поэтому, внимание должно быть оплачено для дизайна и хода перегревателей и reheaters в аспектах ниже:

1.to убеждаются конюшня tempeature пара при беге. Предположены, что будет изменение температуры пара не over+5- -10 градусов;

2.There нужно надежный метод отрегулировать температуры для перегревателей и reheaters когда изменения условий деятельности к некоторому удлиняют для поддержания расклассифицированных температур пара.

3. уменьшить термальное отступление между параллельными трубками.

Пар входа reheaters пар выхода цилиндра высокого давления паровой турбины, свое давление около 20% из этого из главного пара, temperatre которого немножко выше чем surnatured температура, и таким образом увеличивает и пар и потребление жары. Например, сопротивление подогревать систему увеличено 1kg/cm2, расход пара паровой турбины увеличено 0,3%. Для уменьшения акустического омического сопротивления пара в reheaters и для того чтобы улучшить термальную эффективность системы, reheaters обычно прикладывают небольшой массовый расход потока, но между тем он делает хуже для охлаждая условий стены трубки reheaters. Поэтому, дизайн подогревать систему требует простой для того чтобы уменьшить акустическое омическое сопротивление.

Применение

польза для нагревать насыщенный пар, температуру пара смогла быть C. до 900 градусов.

Емкость перегревателя модернизирует для увеличения производства электроэнергии

Отправьте нас потребовал технических данных, как емкость пара, presure, потребовало температуры etc. мы конструируем соответственно.
