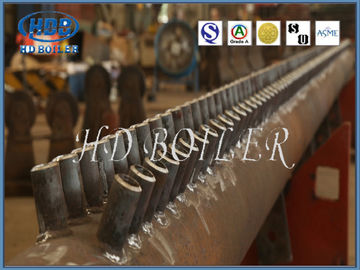

Промышленные заголовки боилера пара коллекторные с продольным сваренным стандартом трубы ASME

Описание заголовка краткое

Для того чтобы улучшить эффективность боилера, боилеры постепенно переростанные в трубчатые боилеры для увеличения зоны передачи тепла. Вода бака пропускает от бочонка бака к более низкой коробке через ухудшающуюся трубку, и распределена к каждой пачке трубки телом коробки. Вода в этих пачках трубки непрерывно поглощает тепловую энергию и собирает в верхнее тело коробки и после этого пропускает назад в бочонок бака. Мы вызываем верхние и более низкие заголовки тела коробки. Заголовок важная часть боилера, который разделен в верхний заголовок и более низкий заголовок.

Основная функция к рабочим жидкостям collet или перераспределить рабочие жидкости к другим трубопроводам через заголовки. То есть, собрать, смешать и распределить рабочие жидкости, для обеспечения рабочих жидкостей равномерно распределите и нагрейте. Более низкий также вызванный заголовок, кокс-защитной коробкой, расположен с обеих сторон решетки и непосредственный контакт с горящим угольным пластом. Своя функция охладить коксуя шлак без выпуска облигаций с бортовой стеной.

Типы

Согласно своему положению, верхний заголовок и более низкий заголовок заголовка или входа и заголовок выхода. Согласно типам собранных пачек, их можно разделить в заголовки стены воды, заголовки перегревателя, коллекторы водяного экономайзера и так далее.

Функции

Заголовок штуцеры трубы для смешивая работая веществ боилеров и обеспечения равномерного топления работая веществ. Обычно стена печи промышленных боилеров составлена строк трубок (вод-охлаженных стен), но размер боилеров огромен, и структура сложна. Она не может гарантировать что работая вещества во всех трубках поглощают такую же жару. Много разниц в абсорбции жары в различных частях. Установка заголовков может позволить работая веществу в каждой трубке сходится здесь, и распределить к следующему уровню каждой трубы для уменьшения термального отступления так, что будут оптимизированы и улучшены абсорбция жары, подача рабочей и охлаждать и тепловая эффективность боилера; к тому же, размер, число и план труб в нижних частях верхушки, средних и боилера другие. Заголовок ответственен за соединять каждый раздел для обеспечения плавного течения работая веществ.

Процесс производства заголовков

Структура и материал

Во всех типах или рангах боилеров, структура заголовка по существу подобна, главным образом состоящ из бочонка, крышки конца, больших и небольших соединений трубы, тройников, локтей, аксессуаров (пре-сваренные части или поднимаясь уши) и других частей. Типичная структура заголовка показана в диаграмме 1.

Ряд диаметра заголовка несется боилеры электростанции вообще от 89mm до 914mm, ряд толщины стены от 7mm до 150mm, и максимальная длина 23000mm. Заголовок сделан из стали углерода (как 20G, SA-106B, SA-106C), высокотемпературной стали низкого сплава (как 15CrMoG, 12Cr1MoVG, WB36, SA-335P12, SA335-P22), средней высокотемпературной стали сплава (как SA-335P91), и ультра-супер критические боилеры используют SA-334P122, SA-335P92, etc. обыкновенно использовали оборудование в производстве заголовка включают машину паза, сверля машину, машину расточкой, автоматическую погрузят сварочный аппарат в воду дуговой сварки для кольцевой сварочный аппарат шва, газовой защиты СО2, гибочное устройство трубы, гидравлическая пресса, печь термической обработки и гидронасос плунжера, etc…

Классификация
