Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона

Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона

  • Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона
  • Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона
  • Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона
  • Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона
Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HD BOILER
Сертификация: ISO9001 , SGS , TUV , ASME , EN
Номер модели: Разделитель циклона
Оплата и доставка Условия:
Количество мин заказа: 1 набор
Цена: Negotiable
Упаковывая детали: Железный пакет рамки
Время доставки: 40 - 100 дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 100 наборов в месяц
контакт
Подробное описание продукта
Имя: разделитель циклона сборника пыли Эффективность: 99,5% | 99,9%
Материал: Сталь углерода, легированная сталь, соответствующая Поверхностное покрытие: Покрашенный
Гарантия: 2 лет Применение: Боилер индустрии и боилер CFB
Высокий свет:

разделитель циклона сборника пыли

,

разделитель сборника пыли



                                           Конический разделитель циклона для промышленных боилеров и CFB Угл-увольнял боилеры





Характер продукции



Разделитель циклона вид оборудования используемый для отделять газ-твердую систему или жидкост-твердую систему. Принцип работы что твердые частицы или капельки с большой маховой силой инерции отделены от наружной стены вращая движением причиненным касательным введением воздушных потоков. Основные характеристики разделителя циклона простая структура, высокая работая гибкость, высокая эффективность, удобное управление и обслуживание, низкая цена. Она использована для собирать пыль с диаметром μm 5-10. Она широко использована в фармацевтической промышленности. Особенно соответствующее для частицек пыли которые толще и содержат больше пыли. Под высокой температурой и высокими условиями давления, оно также часто использован как внутренний прибор разъединения во флюидизированный - реактор кровати или как пре-разделитель. Это широко используемое оборудование разъединения в индустрии.





Принцип и деятельность

Разделитель циклона сухой газ-твердый разделитель который отделяет пыль от воздушного потока маховой силой произведенной газ-твердой смесью в высокоскоростном вращении. Потому что маховая сила действуя на частицах далеко больше чем сила тяжести и инерционное усилие, эффективность разъединения выше.

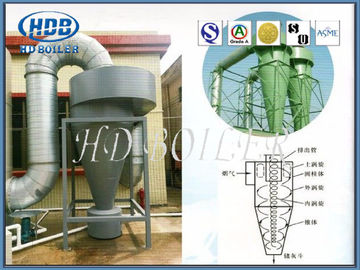

Принцип разъединения и структура обыкновенно используемого касательного разделителя циклона входа показаны в диаграмме. Основная структура конический цилиндр с трубой напуска газа в касательном направлении верхнего раздела цилиндра, выхлопной трубы введенной в некоторую глубину в цилиндре на верхней части цилиндра, и выхода порошка получая тонкоизмельченный порошок на дне конического цилиндра. Когда пыл-груженый воздушный поток войдет в разделитель циклона на скорость 12-30m/s от входной трубы, воздушный поток изменит от линейного движения на круговое движение. Больший часть из вращая воздушного потока пропускает вниз от цилиндра к конусу вдоль стены. К тому же, под действие маховой силы, частицы брошены к стене разделителя. Как только частицки пыли контактируют стену, они теряют инерционное усилие. Момент ухудшающейся осевой скорости около стены понижается вдоль стены и входится в отводный штуцер золы, и падения в сумку собрания от выхода. В процессе ухудшающегося вращения, наружная завихряясь подача непрерывно пропускает в центральную часть разделителя, формируя центростремительную радиальную подачу, которая образовывает внутреннюю завихряясь подачу верхнего вращения. Направление вращения внутренней и наружной завихряясь подачи это же. В конце концов, очищенный газ проходит через выхлопную трубу и discharged, и часть более точных частицек пыли которые нет отделенное также избежание. Другая небольшая часть газа пропуская от подач входной трубы ухудшающихся вдоль наружной стороны выхлопной трубы через обложку разделителя циклона. Когда он достигает нижний конец выхлопной трубы, он сходится с верхней внутренней завихряясь подачей и входится в выхлопную трубу. Мелкие частицы рассеиванные в верхней завихряясь подаче в эту часть также принимают прочь, и после этого поглощенный фильтром сумки или влажным сборником пыли.





Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона 0





Деятельность



Разделители циклона работают путем силы включать центробежные, гравитационные, и инерциальные для того чтобы извлечь мелкие частицы приостанавливанные в воздухе или газе. Эти типы разделителей используют циклонное действие для того чтобы отделить particulates от потока газа. Типично, премьер-министр входит в разделитель циклона под углом (перпендикуляр к потоку подачи, касательно, или от стороны), и после этого закручен быстро. Маховая сила создана круговым воздушным потоком который бросает частичное к стене циклона. Как только премьер-министр ударяет стену, он понижается в хоппер ниже. «Чистое» вытыхание после этого или дунуто до конца или рециркулировано быть фильтрованным снова.





Технические данные







Модель Том воздуха (m3/h) Полная высота mm)
Скорость входа (m/s)
15 >18 20 22
CLT/A-2.5 580 690 770 850 1100
CLT/A-3.0 830 1000 1100 1220 1380
CLT/A-3.5 1140 1360 1510 1670 1600
CLT/A-4.0 1480 1780 1960 2170 1800
CLT/A-4.5 1870 2250 2480 2700 2050
CLT/A-5.0 2320 2780 3080 3400 2300
CLT/A-5.5 2800 3360 3720 4100 2500
CLT/A-6.0 3340 4000 4440 4900 2700
CLT/A-6.5 3920 4700 5210 5700 2900
CLT/A-7.0 4540 5440 6030 6670 3200
CLT/A-7.5 5210 6250 6920 7650 3400
CLT/A-8.0 5940 7130 7900 8730 3600
CLT/A-9.0 7510 9000 9980 11000 4100
CLT/A-10.0 9280 11100 12300 13600 4600
CLT/A-10.6 10400 12400 13800 15200 4800
CLT/A-11 11200 13400 14800 16400 5000
CLT/A-12 13300 15900 17600 19500 5400
CLT/A-13 15600 18700 20700 23370 5900
CLT/A-14 18100 21700 24000 26600 6400
CLT/A-15 20800 24800 27600 30500 6900
CLT/A-16 23700 28400 31500 34800 7360
CLT/A-17 26800 32100 35600 39300 7860
CLT/A-18 30000 36000 39900 44100 8300
CLT/A-19 33500 40200 44500 49200 8790
CLT/A-20 37100 44500 49300 54500 9200



Сборник пыли разделителя циклона боилера промышленный & Multi разделитель циклона 1



Преимущества



1. Низкая капитальная стоимость.

2. Способность работать в условиях высоких температур.

3. Смогите отрегулировать жидкостные туманы или сухие материалы.

4. Низкие требования к техническому обслуживанию (отсутствие двигающих частей).

5. Небольшой след ноги - требует относительно небольшого космоса.



Проверка качества



1. Зона изготовления 200 000 квадратных метров

2. 150 инженеров

3. 600 закодированных сварщиков

4. 60 лицензированных контролеров (инструкторы уровня-III NDT)

5. Лицензии класса- для боилера дизайна и изготовления

6. Система 9001:2008 ISO качественная

7. Сертификат ASME боилеров силы

8. ASME утверждение печати „s“, „u“ и N.B.
