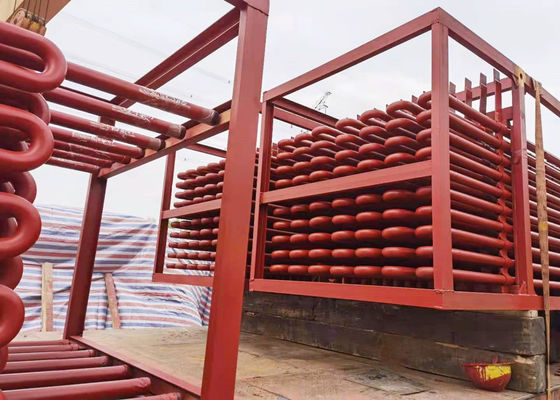

Перегреватель углерода ASME стандартный стальной безшовный стальной для боилера CFB

Перегреватель углерода ASME стандартный стальной безшовный стальной для боилера CFB

Расположение, спецификация и материал перегревателя:

Arrnagement и спецификация:
Боилер имеет повсюду перегреватели, HS аранжирован в трубопроводе газообразного отхода после разделителей циклона, и LS аранжирован в конечном вертикальном вале. Насыщенный пар введен в заголовки приложения потолка 8 соединительными трубками насыщенного пара φ108×5 на барабанчике, и после этого в перегреватель более низкой температуры через трубки φ 42×4.0, после быть нагретым LS, идет в desuperheater для регулировать температуру, и после этого идет в HS через 8 трубок φ108×5, и отправленный в паровую турбину через главный клапан пара после идти в доставку и регуляции заголовка выхода.
Перегреватель LT принимает contranatant расположение и перегреватель HT идущее дальше по потоку расположение. Собрание и распределение пара принимают путь направления ширины улучшить не-единообразие пара пропуская и предотвратить местные катушки перегрел должное для того чтобы испариться отклонение.

Материал:
Для обеспечения деятельности безопасности, перегреватель LT использует трубки SA210 Gr.A1 безшовные стальные, и перегреватель HT использует низко-сплавленные трубки SA213 T22 безшовные стальные.

Параметры Thechnical:
