Раздел испарения стены котельной воды сгорания угля электростанции ASTM

Стена котельной воды запасных частей боилера горелки пара газа обшивает панелями аттестацию ASTM

1.Descriptions

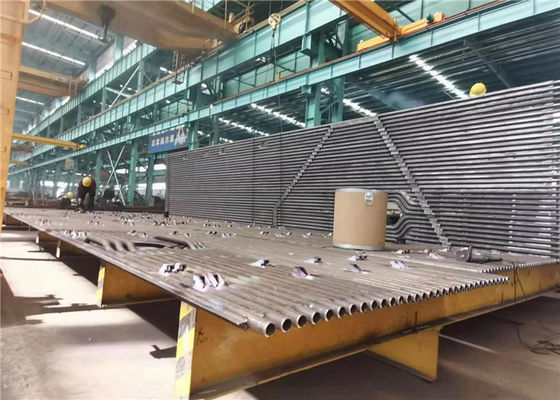

Стены котельной воды стены мембраны которыми сделайте из сваренных трубок вместе с или без прокладки металла между. Эти стены формируют приложение камеры сгорания угля. Трубки стены воды также названы раздел испарителя; они содержат воду главным образом в жидкостной форме которая постепенно испаряется по мере того как она поднимает в боилер.

Наша стена воды мембраны изготовлена используя сырье высокой отметки и современное производственное оборудование на нашем предварительном изготовляя блоке. Предложенный ряд доступен в различных размерах, формах и спецификациях, согласно требованиям наших esteemed клиентов. Более потом, эти поставлены к клиентам внутри пообещанные рамки времени.

параметр 2.Technical

Преимущества стены воды мембраны

(1) обеспечивает закрепленность стены печи и уменьшает утечку воздуха в камере сгорания.

(2) осуществляет полное водяное охлаждение в камере сгорания, которая благоприятна к предотвращению коксовать под обстоятельством увеличенного сгорания.

(3) небольшая емкость аккумулирования тепла, быстрое топление камеры сгорания, быстрый охлаждать, может сократить время остывания начала и стопа боилера.

(4) соответствующий для пользы стены печи покрытия трубки, таким образом значительно уменьшающ нагрузку рамки боилера, легкую для того чтобы повиснуть.

(5) сравненный со светлой трубкой, улучшена абсорбционная способность жары трубки.

(6) улучшает степень пре-комбинации частей боилера, удобной и уменьшает работу установки.

Внедрение продукции

Стена водяного охлаждения мембраны ссылается на стену водяного охлаждения составленную герметичного экрана трубы сваренного плоскими сталью и трубой. Стена водяного охлаждения мембраны может гарантировать хорошую закрепленность камеры печи, значительного для уменьшения коэффициента утечки воздуха камеры печи для боилера отрицательного давления, и улучшает условие сгорания в печи. Она может увеличить зону эффективной радиации нагревая и сохранить стальное потребление.

Детали конструкции

Характеристики комбинации стены водяного охлаждения мембраны следующим образом:
1. Проверите и отрегулируйте ширину, длину, плоскостность и диагональ строки трубы когда поделенная на сегменты строка трубы поднята на рамку комбинации. Если ширина строки трубки больше чем или более менее чем определенный размер, то ребро можно отрезать к соотвествующей длине, отрегулировать к определенному размеру и после этого re-сварить. Когда раскосная разница строки трубы превышает lOmm, ребра между некоторыми трубами с крупноразмерным можно отрезать для уменьшения расстояния между трубами исключить раскосную разницу, и после этого ребра можно сварить. Когда невыдержанность строки трубы превышает позволяемый ряд, рамку портала можно использовать к исправьте верхнее давление поднимите домкратом.
2. Простая прифуговка строки трубы отличает эта из одиночной трубы. Сваривая соединение одиночной трубы сжимает около 1-2mm после сваривать, который не имеет никакое влияние на других трубах. Но строка трубы нет этого же, 2 разделов сварки встык строки трубы, если от одной стороны к другой стороне последовательности заварки, сваривать к концу трубы причиненной деформацией очень большой. Поэтому, перед сваркой встык, зазор батта этого сваривая соединения должен всесторонне быть измерен, и согласно батту зазор слишком небольшая, умеренная, слишком большая классификация, если батт зазор слишком большой или слишком небольшой, принять метод резать трубу, замененный на умеренную короткую трубу. В это время, должный к усушке заварки, труба с более большим зазором станет solderable. Для уменьшения деформации усушки заварки трубы, метод симметрии и сварка вкрест должны быть приняты.
3. Нижняя часть спереди и сзади стены водяного охлаждения имеет дно печи (холодное ведро золы), и верхняя часть задней стены водяного охлаждения имеет угол пламени, поэтому размер компонента больше и форма более особенная, поэтому трудно совместить.
4. Шарик одного прохода задней трубы стены воды отличает другие трубы обогреваемой поверхности. Потому что задняя стена воды в верхней коробке заголовка имеет жароустойчивый угол, номер трубы жароустойчивого угла гнуть это же как эта из задней стены воды, увеличить ригидность жароустойчивого угла, там также значительный номер размечать прямую трубу (больше всего тип печи). На пересечении угла пламени и прямой трубы, установлен тройник литой стали equidiameter в форме особенн (труба 3-ветви). В прямой трубке и соединении между верхним объединенным танком оборудует с отверстием Φ 5 mm или ограничитель Φ 10 mm. Таким образом, больше всего работы средняя изогнутая труба благоприятна к охлаждать угла пламени, и небольшая часть трубы работы средней изогнутой обеспечивает что прямая труба и изогнутая труба имеют соответствуя количество расширения, для уменьшения внутреннего стресса, поэтому затруднения проходить через повышения шарика.
