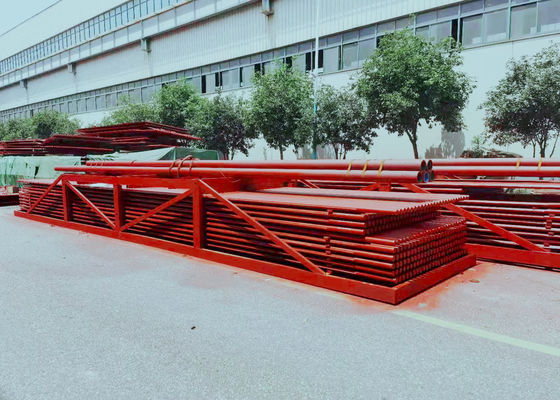

Стена мембраны боилера 60 панелей с погруженной в воду дуговой сваркой

Стена мембраны боилера 60 панелей с погруженной в воду дуговой сваркой для обслуживания боилера электростанции


Введение

Стена воды мембраны герметичная структура состоя из труб и ребер. Преимущества меньше утечки воздуха в печи; могут использовать труб-класть стену, меньше нагрузка на стальной структуру и недорогого боилера; легкий для использования структуры подвеса и для того чтобы улучшить систему теплового расширения, соответствующую для широкомасштабной механизированной продукции, высокого тарифа собрания, низкотермичной емкости запоминающего устройства и сократить звезду-вверх и время выключения. Недостаток что процесс производства сложен. Стена воды мембраны часто использована в большой емкости, высокой температуре и высоких боилерах давления.

Опорные пункты стены воды мембраны

(1) обеспечивает запечатывание стены печи и уменьшает утечку воздуха в камере сгорания.

(2) осуществление полного водяного охлаждения в камере сгорания полезно для предотвращения закоксовать под условием сделанного интенсивней сгорания.

(3) время остывания запуска и выключения боилеров можно сократить из-за своих небольшой емкости аккумулирования тепла, быстрого повышения температуры и быстрого охлаждать в камере сгорания.

(4) Труб-класть стену печи соответствующий, которая значительно уменьшает нагрузку рамки боилера и удобно для подвеса и подниматься.

(5) сравненный с обнаженным типом трубки, улучшена абсорбционная способность жары трубки.

(6) оно улучшает степень в-собрания компонентов боилера, облегчает и уменьшает рабочую нагрузку установки.

Согласно различному процессу производства, стену воды мембраны можно разделить в 3 типа (см. FIG. 1): трубки ребра 1.rolled сварены в строках, с более менее сваривая рабочей нагрузкой, но трубки ребра дороги. трубка 2.bare и ребро (плоская сталь) сварены в строках, которое имеет низкую материальную цену и может легко соотвествовать различных тангажей, только плоской стали требуют высокой точности и заканчивая equipment.3. Обнаженная заварка сплавливания трубки, ребра между трубками сформирована путем заполнять сваривая провод, главным образом используемый для небольшого тангажа между трубками. Тангаж между трубками стены воды мембраны связан с факторами как давление боилера и тепловая нагрузка печи, обычно s/d 1.2-1.5.

Спецификация

Основная функция панелей стены воды в боилере поглотить жару произведенную высокотемпературными пламенем или газоходом и произвести пар или горячую воду в трубках, следовательно уменьшить температуру в камере.

• Панель стены котельной воды мембраны: сварные точки много свернули ребристые трубы в загерметизированную совмещенную обогреваемую поверхность, которая улучшает герметичность печи и уменьшает утечку воздуха.
• Обитый трубопровод стены воды: штыри сварок 20 до 25 mm в длине и 6 до 12 mm в диаметре на трубке стены воды, и после этого прикладывают пластмассу руды хрома тугоплавкую для уменьшения абсорбции жары панели стены воды, и увеличивают температуру в зоне горения. Соотвествующее для ситуаций где трудно установить огонь на топливо, так же, как печей специфического шлака выстукивая.
• Простая панель стены котельной воды трубки: составленный всей строки безшовных стальных труб, самая простая структура.
• Стен-прикрепленный трубопровод стены котельной воды: врезанный во внутренней стене стены печи, который одно-встали на сторону абсорбция жары.
• Двухсторонняя нагретая панель стены воды: установленный в середине большой печи боилера, которая разделена в 2 части которая независимый одина другого, и нагреты обе стороны.
