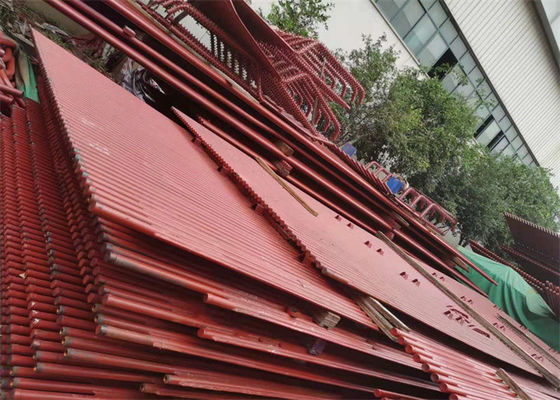

Панели стены котельной воды газа консервации жары электростанции 76 Mm

Части горячего бойлера газа консервации жары электростанции запасные мочат панели стены

Информация о продукте

Waterwall в боилере любая стена печи которая состоится из огнеупорного материала и трубок в боилере вод-трубки. Трубки равномерно размечены и вообще соединяются к заголовкам которые в свою очередь соединены назад с главным производя банком боилера. Они служат цели 2 створок здесь в этом они для того чтобы захватить жару которая в противном случае избегала бы к атмосфере и помогла бы нагреть воду в боилере. И они также помочь держать огнеупорный материал крутой. Это предотвращает spalling огнеупорного материала.

Стены котельной воды стены мембраны которыми сделайте из сваренных трубок вместе с или без прокладки металла между. Эти стены формируют приложение камеры сгорания угля. Трубки стены воды также названы раздел испарителя; они содержат воду главным образом в жидкостной форме которая постепенно испаряется по мере того как она поднимает в боилер.

Наша стена воды мембраны изготовлена используя сырье высокой отметки и современное производственное оборудование на нашем предварительном изготовляя блоке. Предложенный ряд доступен в различных размерах, формах и спецификациях, согласно требованиям наших esteemed клиентов. Более потом, эти поставлены к клиентам внутри пообещанные рамки времени.

Спецификация

Детали конструкции

Характеристики комбинации стены водяного охлаждения мембраны следующим образом:
1. Проверите и отрегулируйте ширину, длину, плоскостность и диагональ строки трубы когда поделенная на сегменты строка трубы поднята на рамку комбинации. Если ширина строки трубки больше чем или более менее чем определенный размер, то ребро можно отрезать к соотвествующей длине, отрегулировать к определенному размеру и после этого re-сварить. Когда раскосная разница строки трубы превышает lOmm, ребра между некоторыми трубами с крупноразмерным можно отрезать для уменьшения расстояния между трубами исключить раскосную разницу, и после этого ребра можно сварить. Когда невыдержанность строки трубы превышает позволяемый ряд, рамку портала можно использовать к исправьте верхнее давление поднимите домкратом.
2. Простая прифуговка строки трубы отличает эта из одиночной трубы. Сваривая соединение одиночной трубы сжимает около 1-2mm после сваривать, который не имеет никакое влияние на других трубах. Но строка трубы нет этого же, 2 разделов сварки встык строки трубы, если от одной стороны к другой стороне последовательности заварки, сваривать к концу трубы причиненной деформацией очень большой. Поэтому, перед сваркой встык, зазор батта этого сваривая соединения должен всесторонне быть измерен, и согласно батту зазор слишком небольшая, умеренная, слишком большая классификация, если батт зазор слишком большой или слишком небольшой, принять метод резать трубу, замененный на умеренную короткую трубу. В это время, должный к усушке заварки, труба с более большим зазором станет solderable. Для уменьшения деформации усушки заварки трубы, метод симметрии и сварка вкрест должны быть приняты.
3. Нижняя часть спереди и сзади стены водяного охлаждения имеет дно печи (холодное ведро золы), и верхняя часть задней стены водяного охлаждения имеет угол пламени, поэтому размер компонента больше и форма более особенная, поэтому трудно совместить.
4. Шарик одного прохода задней трубы стены воды отличает другие трубы обогреваемой поверхности. Потому что задняя стена воды в верхней коробке заголовка имеет жароустойчивый угол, номер трубы жароустойчивого угла гнуть это же как эта из задней стены воды, увеличить ригидность жароустойчивого угла, там также значительный номер размечать прямую трубу (больше всего тип печи). На пересечении угла пламени и прямой трубы, установлен тройник литой стали equidiameter в форме особенн (труба 3-ветви). В прямой трубке и соединении между верхним объединенным танком оборудует с отверстием Φ 5 mm или ограничитель Φ 10 mm. Таким образом, больше всего работы средняя изогнутая труба благоприятна к охлаждать угла пламени, и небольшая часть трубы работы средней изогнутой обеспечивает что прямая труба и изогнутая труба имеют соответствуя количество расширения, для уменьшения внутреннего стресса, поэтому затруднения проходить через повышения шарика.
