Место происхождения: | Жангджзяганг, Китай |
Фирменное наименование: | HD BOILER |
Сертификация: | ISO9001 , SGS , TUV , ASME , EN |
Номер модели: | Задний испаритель стены |
Количество мин заказа: | 5 тонн |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Железный каркас |
Время доставки: | 60 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 800 тонн/месяц |
Материал трубки: | SA106 GR b и SA192M | Название продукта: | Задние стена & испаритель |
---|---|---|---|
Стандарт: | АСМЭ | Применение: | Боилеры сахарного завода и электростанции |
Ключевое слово: | Стена змеевика испарителя и мембраны | Материал ребра: | К235Б |
Высокий свет: | Змеевики испарителя боилера ASME стандартные,Собрание змеевиков испарителя ASME стандартное,змеевики испарителя боилера 8.1Mpa |
собрание змеевиков испарителя 8.1Mpa ASME стандартное со стеной мембраны боилера
Введение
Испарительная пачка трубки испарительная пачка трубки главным образом поглощая передачу тепла конвекции в небольшом и среднем боилере емкости. Это вообще пачка плотной расположенной ступенями системы трубки составленной восходящих и нисходящих трубок соединенных с верхним и более низким барабанчиком. Тепловая нагрузка трубы пачки трубки испарения высока, эта часть трубы горячей водой в пар, снизу вверх; Своя основная функция поглотить жару к воде и пару и послужить как поднимая часть цикла котельной воды.
Панели стены воды главная обогреваемая поверхность боилеров, составленная количеств строк стальных трубок, аранжированных вокруг угла боилера. Внутрь текущая вода или пар, и снаружи признавает жару пламени в печи боилера, главным образом поглощая жару радиации высокотемпературных продуктов сгорания в печи. Рабочая жидкость поднимает в ее и испаряется жарой.
Если согласно типу структуры, 3 главных типа:, то обнаженный тип трубки, тип мембраны и уколоть тип трубки.
Стена воды мембраны герметичная структура состоя из труб и ребер. Преимущества меньше утечки воздуха в печи; могут использовать труб-класть стену, меньше нагрузка на стальной структуру и недорогого боилера; легкий для использования структуры подвеса и для того чтобы улучшить систему теплового расширения, соответствующую для широкомасштабной механизированной продукции, высокого тарифа собрания, низкотермичной емкости запоминающего устройства и сократить звезду-вверх и время выключения. Недостаток что процесс производства сложен. Стена воды мембраны часто использована в большой емкости, высокой температуре и высоких боилерах давления.
Согласно различному процессу производства, стену воды мембраны можно разделить в 3 типа (см. FIG. 1): трубки ребра 1.rolled сварены в строках, с более менее сваривая рабочей нагрузкой, но трубки ребра дороги. трубка 2.bare и ребро (плоская сталь) сварены в строках, которое имеет низкую материальную цену и может легко соотвествовать различных тангажей, только плоской стали требуют высокой точности и заканчивая equipment.3. Обнаженная заварка сплавливания трубки, ребра между трубками сформирована путем заполнять сваривая провод, главным образом используемый для небольшого тангажа между трубками. Тангаж между трубками стены воды мембраны связан с факторами как давление боилера и тепловая нагрузка печи, обычно s/d 1.2-1.5.
Стены мембраны широко использованы как обогреваемые поверхности для боилеров электростанции и промышленных боилеров.
Опорные пункты стены воды мембраны
(1) обеспечивает запечатывание стены печи и уменьшает утечку воздуха в камере сгорания.
(2) осуществление полного водяного охлаждения в камере сгорания полезно для предотвращения закоксовать под условием сделанного интенсивней сгорания.
(3) время остывания запуска и выключения боилеров можно сократить из-за своих небольшой емкости аккумулирования тепла, быстрого повышения температуры и быстрого охлаждать в камере сгорания.
(4) Труб-класть стену печи соответствующий, которая значительно уменьшает нагрузку рамки боилера и удобно для подвеса и подниматься.
(5) сравненный с обнаженным типом трубки, улучшена абсорбционная способность жары трубки.
(6) оно улучшает степень в-собрания компонентов боилера, облегчает и уменьшает рабочую нагрузку установки

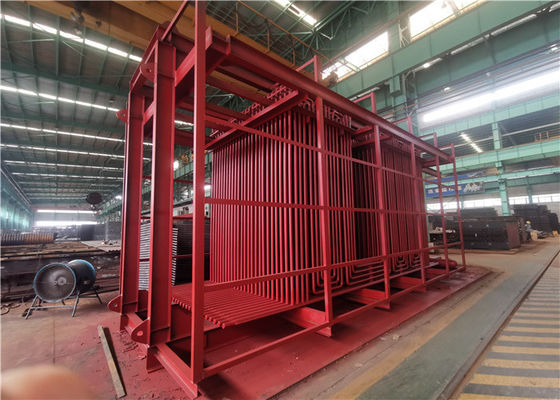

Чертеж здесь собрание испарителя со стеной и змеевиками испарителя мембраны для вашей ссылки.
Этот проект также включить пар drum+header+economizer.
ДИЗАЙН И КОД ИЗГОТОВЛЕНИЯ | РАЗДЕЛ I ASME, 2019 ВАРИАНТОВ |
ДАВЛЕНИЕ ДИЗАЙНА | 8,1 MPa |
ДАВЛЕНИЕ ДЕЯТЕЛЬНОСТИ МАКСИМАЛЬН ПОЗВОЛЯЕМ | 8,1 MPa |
ТЕМПЕРАТУРА ДИЗАЙНА | 320℃ |
ГИДРОСТАТИЧЕСКОЕ ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ | MPa 12,2 |
СТИПЕНДИЯ КОРОЗИИ | 0.5mm |
