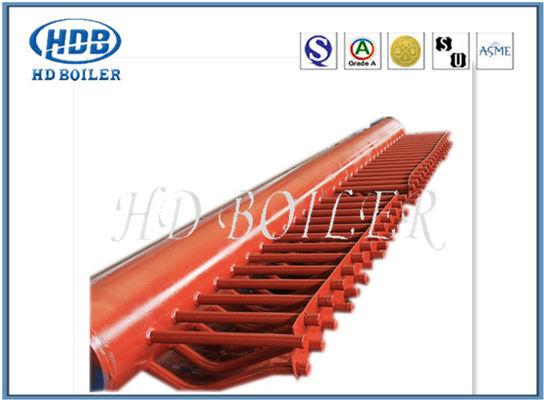

ASME Standard Carbon Steel Steam Boiler Manifold Headers (Стандартизированные колонки для паровых котлов из углеродистой стали)

Детали

Коллектор не является независимым компонентом, а является частью водяной стенки, экономайзера, пароперегревателя и других компонентов, то есть существуют коллектор водяной стенки, коллектор экономайзера, коллектор пароперегревателя. Функция коллектора заключается в сборе или распределении пара и рабочей жидкости, уменьшении трубопровода транспортировки и соединения рабочего вещества, а также уменьшении количества отверстий в барабане, что способствует повышению безопасности барабана. Нижний коллектор водяной стенки возле колосниковой решетки по обе стороны от стенки печи предотвращает коксование по обе стороны от колосниковой решетки, поэтому его называют кокосостойкой коробкой.

Коллектор на самом деле представляет собой трубу большого диаметра, соединенную со многими трубами нагревательной поверхности. Он изготовлен из бесшовной стальной трубы и приваренных плоских головок (торцевых крышек) с обеих сторон. В коробке имеется много отверстий для сварки или расширения трубы. Оба конца трубы экономайзера и трубы пароперегревателя соединены с коллектором, а нижний конец водяной стенки соединен с коллектором. Верхний конец может быть соединен с коллектором, и несколько труб могут быть выведены из головки в барабан, или верхний конец трубы водяной стенки может быть напрямую соединен с барабаном.

Особенности

Давление и температура, которые должны выдерживать коллекторы, зависят от компонента, к которому они подключены. Коллектор, подключенный к экономайзеру или к панелям водяной стенки, подвергается менее жестким требованиям к материалу, чем коллектор, подключенный к пароперегревателям или повторным нагревателям.

В зависимости от температуры и давления коллекторов, Vallourec поставляет трубы из углеродистой стали в высоколегированные ферритные стали, такие как T/P91 или T/P92, с размерами от 88,9 мм до 406,4 мм.

Классификация

Применение

CFB  распределительный коллектор экономайзера с высокой технологией сварки имеет коллектор водяной стенки, коллектор пароперегревателя, коллектор экономайзера и так далее, он действует как сбор, смешивание, повторное распределение рабочей среды, по структуре его можно классифицировать как тип торцевой крышки (торцевое ограждение) и тип сужения.
