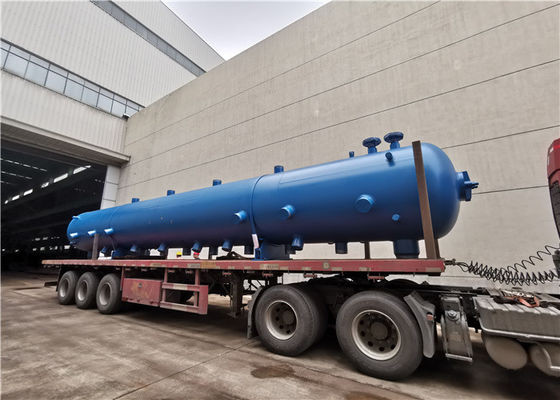

Цилиндрический сосуд под давлением барабанчика пара боилера топлива ASME угля давления

Характер продукции

Барабанчик цилиндрический сосуд под давлением используемый в боилере трубы водопровода для разъединения пара и воды и очищения пара, формирующ воду бака контура циркуляции и строки воды. Своя основная функция получить воду от экономизатора, отдельного пара от воды и воды поставки к контуру циркуляции, и пара перехода насыщенного к перегревателю. Некоторое количество воды в барабанчике, который имеет уверенное жары и материальных сбережений. Когда условия труда изменяют, скорость изменения давления пара можно замедлить. Когда водоснабжение и нагрузка не скоординированы на короткое время, она играет роль буфера. Барабанчик оборудован с внутренними приборами для разъединения пар-воды, чистки пара, лекарства бака и непрерывной разрядки нечистот для обеспечения качества пара, как показано в диаграмме.

Барабанчик самый громоздкий и самый дорогой компонент давлени-подшипника толст-стены в боилере. Барабанчик не только выдерживает высокое внутреннее давление, но als производит термальный стресс должный к зыбкости температуры стены причиненной изменением эксплуатационных режимов. Поэтому, условия труда плохи, эффективное наблюдение условия деятельности необходимы.

Методики работы

1. Смесь пара и воды приходя от стены воды входит в барабанчик через верхнюю входящую трубу барабанчика. Вдоль узкого кольцевого прохода сформированного внутренней стеной барабанчика и вкладыша дуги, смесь пар-воды можно равномерно перенести к внутренней стене барабанчика на соотвествующем расходе потока, таким образом преодолевающ затруднение чрезмерной разницы в температуры между верхними и более низкими стенами барабанчика во время запуска и выключением боилера и включающ более быстрый запуск.

2. Смесь пар-воды входя в барабанчик входит в разделитель циклона пар-воды, и использует инерцию изменения направления подачи для того чтобы отделить смесь пар-воды, которая первое разъединение смеси пар-воды.

3. Отделенный пар все еще содержит много воду. Он входит в разделитель волнистого листового металла от вершины разделителя. Пар с некоторыми подачами капелек воды через отказы между волнистыми листовыми металлами, и фильм воды сформированы на стене металла для того чтобы пропустить вниз.

4. Пар после того как вторичное разъединение в конце концов очищено паром, и разъединение силы тяжести унесены путем использование разницы в плотности воды, которая третье разъединение.

5. После 3 разъединений, пар соотвествует стандарту качества пара, и водит к перегревателю platen от трубы насыщенного пара вверху барабанчик.

Циркуляция воды

1. Обычно coexistance пара и воды в барабанчике пара. Под некоторым давлением, температура водяного пара в барабанчике также другая (ссылает на таблицу характеристик воды растворяя, т.е. расклассифицированная температура сатурации под расклассифицированным давлением). Если она в насыщенном государстве, то температура воды это же как это из пара.

2. Циркуляция воды в барабанчике цикл конвективной жары (за исключением радиации жары от наружной стены барабанчика и сразу передачи тепла от трубы дыма или наружной стены). Жара обменяна в процессе двигать вверх из-за легковеса горячей воды. После того как некоторое количество жары достигаемости, часть воды преобразована к газовому состоянию.

Функции

Основные функции барабанчиков пара как ниже:

1. Это эпицентр деятельности соединения 3 процессов топления, испарения и перегревать работы среднего для обеспечения нормальной циркуляции воды боилеров.

2. Внутри, разделитель пар-воды и непрерывный прибор blowdown для обеспечения качества пара боилера.

3. Имейте некоторое количество воды, имейте некоторую емкость аккумулирования тепла, облегчайте скорость изменения давления пара.

4. Барабанчик оборудован с манометром, датчиком уровня воды, отработанной водой аварии, предохранительным клапаном и другим оборудованием для обеспечения безопасной работы боилера.

Наша компания

Боилер HD установленный в 1985, CO. боилера Zhangjiagang Hua Дуна, Ltd. (торговая операция как боилер HD), профессиональный промышленный изготовитель, производящ общего назначения боилер, промышленный боилер, боилер HRSG и все виды частей боилера, как панели waterwall, экономизаторы, преподогреватели воздуха, перегреватели, заголовки, спиральные трубки ребра, трубки H-ребра, боилер etc. HD труб жары расположены в промышленном парке Дуна Lai, восточном пригороде города шатии Zhang Jia. Положение завода скоростная дорога вокруг 150km к порту Шанхая или внутренней дороге 60km к Сучжоу или Wuxi, с транспортом удлиняя во всех направлениях удобно и быстро.
