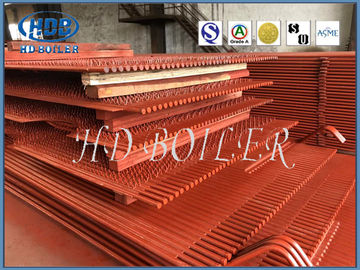

Высокие эффективные панели стены котельной воды ASME стандартные, трубки стены воды в боилере

Высокие эффективные панели стены котельной воды ASME стандартные, трубки стены воды в боилере

Описание панелей стены воды

Обычно положенный вертикально на внутреннюю поверхность стены печи, оно главным образом использовано для поглощения испепеляющего жара от пламени и высокотемпературного газообразного отхода в печи. Главный тип испарительной обогреваемой поверхности современного боилера и также основной части контура циркуляции воды боилера. Должный и к охлаждать и защитная роль стены печи, следовательно имя.

Стены водяного охлаждения первоначально были конструированы быть нагретым, а для того чтобы охладить печь так как она не была бы повреждена в условиях высоких температур. Позже, в результате своей хорошей функции теплообмена, постепенно заменил барабанчик для того чтобы стать основными нагревая частями боилера.

Испарительная обогреваемая поверхность составленная много параллельных труб аранжирована на внутренней стене печи боилера. Роль стены воды поглотить испепеляющий жар высокотемпературных пламени или газообразного отхода в печи, произвести пар или горячую воду в трубе, уменьшить температуру стены печи, и защищает стену печи. В боилере большой емкости, температура пламени очень высока и интенсивность радиации тепла очень высока. Боилер содержит 40 до 50 процентов или больше из жары поглощенной стеной воды. За исключением немного небольших боилеров емкости, современные боилеры трубки воды используют стены водяного охлаждения как главная испарительная обогреваемая поверхность.

Параметр

Типы

стена воды Свет-трубы

Стена воды светлой трубы составлена общей трубы котельной стали. Широко использованный в небольших и средних боилерах емкости. Степень закрепленности расположения стены водяного охлаждения измерена коэффициентом (s/d) между размечая s трубы и наружным диаметром d трубы. Емкость боилера небольшая, s/d большое (1,5 | 2), норма использования металла высоко, и защитное представление стены печи плохо, и тяжелая стена печи обычно построена с firebrick. Как увеличения мощности боилера, s/d уменьшает (1,1 | 1.2), норма использования металла низка, и светлую стену печи можно принять. Когда s/d<1>

Стена воды мембраны

Герметичная структура стены воды мембраны сваренной трубами и ребрами. Преимущества: меньше утечки воздуха в печи; Стену трубы можно принять для уменьшения нагрузки стальной структуры и для уменьшения цены боилера. Удобно использовать приостанавливанную структуру и улучшать систему теплового расширения. Соответствующий для большой механизированной продукции, высокого собирая тарифа; Небольшая емкость аккумулирования тепла, начала шортинга и времени остановки. Недостаток что процесс производства более сложен. Стена воды большой емкости, высокой температуры и мембраны пользы котлов высокого давления.

Применение

Стены котельной воды стены мембраны которыми сделайте из сваренных трубок вместе с или без прокладки металла между. Эти стены формируют приложение камеры сгорания угля. Трубки стены воды также названы раздел испарителя; они содержат воду главным образом в жидкостной форме которая постепенно испаряется по мере того как она поднимает в боилер.

Гарантия

1. Одна гарантия года
2. Запасные части доступные на цене бывший-фабрики
3. Различное напряжение тока доступное
4. 100% испытанное перед доставкой
5. Клиенты голевой передачи, который нужно подготовить для первой конструкции, и также могут аранжировать проектируют приобъектную инструкцию установки и поручать
6. Натренируйте операторов первой строки;
7. Расмотрите оборудование;
