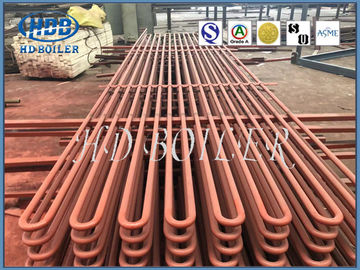

Высокая эффективность частей боилера теплообмена перегревателя и Reheater ASME стандартная

Высокая эффективность частей боилера теплообмена перегревателя и Reheater ASME стандартная

Внедрение продукции

Reheater существенно вид перегревателя пара который подогревает пар низкого давления который был overdone и достигает некоторую температуру. Reheater более самый дальний улучшает эффективность жары циркуляции электростанции и контролирует температуру пара лезвия заключительного этапа паровой турбины внутри позволяемый ряд. Reheater подогреватель который преобразовывает пар от паровой турбины в перегретый пар. 2 функции reheater. Одно уменьшить влажность водяного пара, который полезен для защиты лезвия турбины. Во-вторых, относительную внутреннюю эффективность и абсолютную внутреннюю эффективность можно улучшить.

Тип преимущества не достает поддерживая метода:

типа Шкентел

Детали

Структура дизайна

1. нагревая насыщенный пар, температура C. до 900 градусов.

2. высокая эффективность, >90%.

3. высокоскоростное топление.

4. дизайн с нержавеющей сталью.

5. длинная жизнь услуги по конструированию, 15 лет.

Функция продукта

Для того чтобы улучшить эффективность жары больших производя наборов, промежуточное звено подогревает цикл широко использовано. Главный пар приходя из перегревателя боилера отправлен в reheater для увеличения температуры после того как работа сделана в цилиндре высокого давления паровой турбины. После этого он отправлен в средний цилиндр давления паровой турбины для того чтобы продолжать расширение и работу. Некоторые большие блоки, после среднего цилиндра давления будут выхлопной пар назад к топлению боилера, известному как 2 промежуточное звено подогревает цикл, могут быть относительно улучшенной эффективностью циркуляции около блоков теста 2%.Some даже принимают 3 подогревают циклы. После подогрейте цикл принимает, термальная система, регулировка структуры и деятельности прибора боилера и паровой турбины будет сложной и повышением цены, поэтому она принята в генераторных агрегатах больше чем использованы 100 мегаватт, обычно только раз промежуточный подогревают.

Характеристики продукта

Акустическое омическое сопротивление пара в подогревает систему имеет больший удар по тепловой эффективности цикла блока, которая уменьшает 0,2 | 0,3% для каждого роста 0,1 mpa сопротивления. Поэтому, более большие диаметры трубы (42 | 60 mm) и более низкий расход потока массы пара (250 | 400 kg/(метр 2· S.) обыкновенно использован для того чтобы контролировать сопротивление тела reheater для превышения 5-7% из своего давления пара входа. Давление подогретого пара ниже чем это из главного пара, и передача тепла конвекции пара внутри трубы плоха к стене трубы. Поэтому, температура металла стены трубы выше, и лучшая высокотемпературная сталь должна быть принята, и даже сталь аустенитного класса никеля хромия должна быть принята. Температуру подогревать пар можно отрегулировать (см. регулировку температуры пара боилера).
