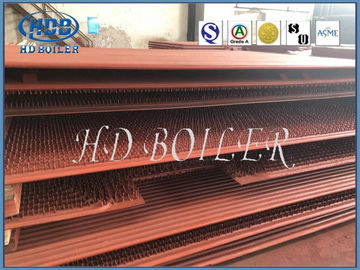

Высокий EN давления прошел СО2 сваривая стену мембраны боилера

Высокое СО2 части давления сваривая безшовные панели стены воды мембраны боилера трубки, промышленный/электростанция

Внедрение продукции: Панель стены воды мембраны боилера

Стена водяного охлаждения мембраны ссылается на стену водяного охлаждения составленную герметичного экрана трубы сваренного плоскими сталью и трубой. Стена водяного охлаждения мембраны может гарантировать хорошую закрепленность камеры печи, значительного для уменьшения коэффициента утечки воздуха камеры печи для боилера отрицательного давления, и улучшает условие сгорания в печи. Она может увеличить зону эффективной радиации нагревая и сохранить стальное потребление.

Применение

Примечание

Описание

Панели стены воды использованы в боилерах спасения отработанного тепла. Мы изготовляем панели стены воды. Эти изготовлены из трубок углерода стальных к чертежам и спецификациям клиентов. Особый уход позабочен для ovality и утончать на изогнутой части, во время изготовления.

Мы изготовляющ и поставляющ всесторонний ряд панелей Waterwall. Знаны, что выдерживают трубки предложенные нами большее внутреннее давление как постоянная прокладка материала ребра ранят спирально на трубке. Знаны, что обеспечивают эти трубки жару равномерно этот результат в увеличенной тепловой мощности.

Основная функция панелей стены воды в боилере поглотить жару произведенную высокотемпературными пламенем или газоходом и произвести пар или горячую воду в трубках, следовательно уменьшить температуру в камере.

Детали конструкции

Характеристики комбинации стены водяного охлаждения мембраны следующим образом:
1. Проверите и отрегулируйте ширину, длину, плоскостность и диагональ строки трубы когда поделенная на сегменты строка трубы поднята на рамку комбинации. Если ширина строки трубки больше чем или более менее чем определенный размер, то ребро можно отрезать к соотвествующей длине, отрегулировать к определенному размеру и после этого re-сварить. Когда раскосная разница строки трубы превышает lOmm, ребра между некоторыми трубами с крупноразмерным можно отрезать для уменьшения расстояния между трубами исключить раскосную разницу, и после этого ребра можно сварить. Когда невыдержанность строки трубы превышает позволяемый ряд, рамку портала можно использовать к исправьте верхнее давление поднимите домкратом.
2. Простая прифуговка строки трубы отличает эта из одиночной трубы. Сваривая соединение одиночной трубы сжимает около 1-2mm после сваривать, который не имеет никакое влияние на других трубах. Но строка трубы нет этого же, 2 разделов сварки встык строки трубы, если от одной стороны к другой стороне последовательности заварки, сваривать к концу трубы причиненной деформацией очень большой. Поэтому, перед сваркой встык, зазор батта этого сваривая соединения должен всесторонне быть измерен, и согласно батту зазор слишком небольшая, умеренная, слишком большая классификация, если батт зазор слишком большой или слишком небольшой, принять метод резать трубу, замененный на умеренную короткую трубу. В это время, должный к усушке заварки, труба с более большим зазором станет solderable. Для уменьшения деформации усушки заварки трубы, метод симметрии и сварка вкрест должны быть приняты.
3. Нижняя часть спереди и сзади стены водяного охлаждения имеет дно печи (холодное ведро золы), и верхняя часть задней стены водяного охлаждения имеет угол пламени, поэтому размер компонента больше и форма более особенная, поэтому трудно совместить.
4. Шарик одного прохода задней трубы стены воды отличает другие трубы обогреваемой поверхности. Потому что задняя стена воды в верхней коробке заголовка имеет жароустойчивый угол, номер трубы жароустойчивого угла гнуть это же как эта из задней стены воды, увеличить ригидность жароустойчивого угла, там также значительный номер размечать прямую трубу (больше всего тип печи). На пересечении угла пламени и прямой трубы, установлен тройник литой стали equidiameter в форме особенн (труба 3-ветви). В прямой трубке и соединении между верхним объединенным танком оборудует с отверстием Φ 5 mm или ограничитель Φ 10 mm. Таким образом, больше всего работы средняя изогнутая труба благоприятна к охлаждать угла пламени, и небольшая часть трубы работы средней изогнутой обеспечивает что прямая труба и изогнутая труба имеют соответствуя количество расширения, для уменьшения внутреннего стресса, поэтому затруднения проходить через повышения шарика.

Преимущества стены воды мембраны

1.To гарантируют leakproofness стены печи и уменьшают воздушную течь камеры сгорания.

2. Достигнуть полного водяного охлаждения камеры сгорания, и стены воды мембраны арматуры котла преимущество, который нужно предотвратить закоксовать под условием дополнительного включения.

3. Термальная емкость запоминающего устройства небольшая, греть камеры сгорания быстр и охлаждать также быстр, который смогл сократить время остывания начала боилера и печь завершила работу с.

4. Хорошо принять верхнюю поддержанную стену охлаженную водой и она смогла уменьшить нагрузку рамок боилера, которые преимущество, который нужно свиснуть.

5. Сравненный с обнаженными трубками, стена воды мембраны улучшает абсорбционную способность жары трубок.

6. Стена воды мембраны боилера фабрики сразу смогла улучшить предварительную степень комбинации частей боилера и уменьшить рабочую нагрузку установки.
