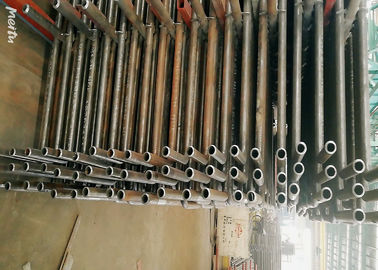

Части перегреватель боилера высокой эффективности и стандарт Reheater ASME

Части боилера Superheater&Reheater эффективности высоты, завод общего назначения/электростанции использующ, стандарт ASME

Характер продукции

Перегреватель прибор используемый для того чтобы преобразовать насыщенный пар или влажный пар в перегретый пар или сухой пар. Он использован в электростанциях. Перегреватели использованы в паровых двигателях или в процессах, как реформировать пара. 3 типа перегревателей: излучающий, конвекция, и отдельно увольнятьый. Перегреватель может поменять в размере от немного десяток ног до нескольк 100 футов (немного метров к некоторым 100 метрам).

Re-подогреватели эти же как перегреватели но как их температура вытекания немного чем перегреватели и их давление 20%-25% более менее чем перегреватель, они может стоять более менее качественные материальные сплавы.

Детали

• Перегревать поднимает полную производительность так же, как избегает слишком много конденсации в поздних стадиях турбины которая избегает размывания лезвия.
• Жара газов сгорания от печи использована для удаления влаги от пара и перегреть пар.
• Перегреватели ususlly имеют несколько цепей трубки в порядке одних или больше u-образных частей, соединенных между заголовками.
• Жара от горячих газов к пару в surperheater возвращена в условиях высоких температур.
• Поэтому аранжированы, что в противотечении и вторичной подаче раздела параллельно уменьшает promary раздел перегревателя temp.stressing стены трубки.


Разницы


Критеря по производства и принятия
JB/T1611 «технические данные для изготовлять труб боилера.»
«Условия теста давления боилера JB/T1612 технические. »
JB/T1613 «технические данные для сваривать частей давления боилера.»
JB/T1615 " технические данные для красить и упаковки боилера.»
JB/T3375 «правила для получать принятие материалов для конструкции боилера.»


Функции

Функции перегревателя как ниже:

1. Барабанчик сухого насыщенного пара дальше для того чтобы сделать топление перегретого пара. Когда сода сосуществовать, сода нагревая смесь, добавляет жару можно только использовать для того чтобы сделать соду воду испариться в пар в смеси, и не может сделать температуру пара перегретого пара. Для того чтобы получить к перегретому пару, обыкновенно используемый метод испариться отделенный от смеси соды, для своего более дальнейшего топления, выполняет компоненты этой задачи будет перегревателем.

2.reduce температура газообразного отхода, берут жару в газообразном отходе, улучшают эффективность боилера.

Reheater вид перегревателя пара который подогревает пар низкого давления который делал работу и достигает некоторую температуру. Роль reheater более самая дальняя улучшает тепловую эффективность циркуляции электростанции, и делает температуру пара лезвия заключительного этапа паровой турбины контролируемого внутри позволяемый ряд.

1, роль reheater, сделать некоторую работу в паре цилиндра высокого давления паровой турбины, заднюю часть к боилеру для подогревать. После этого оно отправлен назад в цилиндры середины и низкого давления турбины для того чтобы продолжать работу.

2. Встретьте параметры установки reheater: улучшить эффективность цикла блока, только для того чтобы увеличить давление пара и не увеличить температуру, сделает влажность вытыхания паровой турбины слишком высок, влияющ на безопасность паровой турбины. Дальнейшее увеличение температуры пара ограничено высокотемпературными характеристиками и ценой стали. Использующ подогрейте цикл, полезный перепад энтальпии пара в повышениях паровой турбины, которые могут дальше улучшить эффективность цикла (первичную подогрейте смогите улучшить эффективность цикла 4%-6%, вторичный подогрейте смогите увеличить около 2%), к тому же, влажность вытыхания смогите значительно быть уменьшено.
