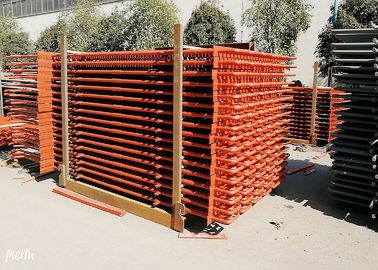

Стальной теплообменный аппарат катушки перегревателя частей боилера для станции тепловой мощности

Стальные части боилера первичные/вторичные перегреватель и Reheater как теплообменный аппарат для станции тепловой мощности

Характер продукции перегревателя и Reheater боилера

Для боилера электростанции, критический путь увеличить термальную экономику станции тепловой мощности путем улучшать параметр перегретого пара. Рост параметров перегретого пара ограничен материалами металла. Дизайн перегревателей должен убеждаться что температура наружной стены труб обогреваемой поверхности ниже чем позволяемая температура сопротивления оксидации стали, и между тем убеждаться своя механическая прочность. с развитием металла материал использовал в боилерах, боилерах электростанции в нашей стране уже вообще для приложения высоких градусов давления, высокотемпературных (9.8MPa, 540 градусов) и superhigh давления параметров (MPa 13,7, 540 и 555), и начинал субкритические градусы параметров давления 555 (16.7MPa, 540 и). Теперь серии боилеров прикладывают закризисные параметры давления (24.5MPa, 540-570 градусов), и даже очень немногие блоки прикладывают более высокие параметры давления и температуры.

С увеличением давления пара, уменьшить влажность пара кабеля паровой турбины так же, как дальше улучшить термальную экономику электростанции, средняя подогревая система широко использована в высокой электростанции параметров, например отправляющ вытыхание цилиндра высокого давления в паровой турбине снова назад, который нужно подогреть в боилере к высокой температуре, и после этого re-отправляющ их назад в цилиндр средств-давления и низкого давления паровой турбины, расширяя и работая. Элемент для подогревать вызван reheater.

Вообще, пар нагретый в высоком перегревателе давления назван перегретым паром, пар нагретый reheater вызван подогретым паром. Параметр подогретого пара связывает с экономикой термальной циркуляции. Вообще, давление подогретого пара около 1/5 из этого из перегретого пара, и температура бывшего почти это же как это из последнего. Например, в нашей нации для боилера с 125MW, 400t/h, параметр для перегретого пара 133.7Mpa и 555 градусов; давление входа и выхода подогретого пара 2.5/2.35MPa, их температура 555 градусов, тоже. Для боилеров с 200MW, 670t/h, параметр перегретого пара 13.7MPa, 540 градусов; давления входа и выхода 2.7/2.5Mpa, и температура также 540 градусов. Для субкритических боилеров циркуляции управлением давления с 300MW, 600MW, параметр перегретого пара 18.27Mpa, 540 градусов; давления входа и выхода 3.83/3.63MPa, температура также 540 градусов. Применение пара подогревая систему может увеличить термальную экономику для электростанций 4-5%. В нашей стране, блоки с емкостью над 125MW совсем прикладывают одну систему времени среднюю подогревая, и за морем, два раза средние подогревая системы приложены для некоторых блоков с более высокими параметрами.

В современных боилерах, потребление абсорбции жары перегревателей и reheaters над половиной абсорбции общего тепла для рабочей жидкости, таким образом обогреваемые поверхности перегревателей и reheaters определяют большую пропорцию в полных обогреваемых поверхностях боилеров, и их необходимо поместить в областях где температура дыма выше, условия труда худшее среди всех обогреваемых поверхностей. Температура стены трубки обогреваемых поверхностей близко к максимальной позволяемой температуре стали, поэтому разумные расположение и дизайн перегревателей и reheaters имеют значение так много для экономики и надежности к боилеру промежутка времени. Когда это прибывает в их дизайном, на основании обеспечения безопасности и надежности перегревателя и reheater, очень необходимо сохранить потребление металла на самое лучшее, особого для сохранения использования легированной стали.

Структура дизайна перегревателя и Reheater боилера

1. нагревая насыщенный пар, температура C. до 900 градусов.

2. высокая эффективность, >90%.

3. высокоскоростное топление.

4. дизайн с нержавеющей сталью.

5. длинная жизнь услуги по конструированию, 15 лет.

Параметры Thechnical

Функции перегревателя и Reheater боилера

Функции перегревателя как ниже:

1. Барабанчик сухого насыщенного пара дальше для того чтобы сделать топление перегретого пара. Когда сода сосуществовать, сода нагревая смесь, добавляет жару можно только использовать для того чтобы сделать соду воду испариться в пар в смеси, и не может сделать температуру пара перегретого пара. Для того чтобы получить к перегретому пару, обыкновенно используемый метод испариться отделенный от смеси соды, для своего более дальнейшего топления, выполняет компоненты этой задачи будет перегревателем.

2.reduce температура газообразного отхода, берут жару в газообразном отходе, улучшают эффективность боилера.

Reheater вид перегревателя пара который подогревает пар низкого давления который делал работу и достигает некоторую температуру. Роль reheater более самая дальняя улучшает тепловую эффективность циркуляции электростанции, и делает температуру пара лезвия заключительного этапа паровой турбины контролируемого внутри позволяемый ряд.

1, роль reheater, сделать некоторую работу в паре цилиндра высокого давления паровой турбины, заднюю часть к боилеру для подогревать. После этого оно отправлен назад в цилиндры середины и низкого давления турбины для того чтобы продолжать работу.

2. Встретьте параметры установки reheater: улучшить эффективность цикла блока, только для того чтобы увеличить давление пара и не увеличить температуру, сделает влажность вытыхания паровой турбины слишком высок, влияющ на безопасность паровой турбины. Дальнейшее увеличение температуры пара ограничено высокотемпературными характеристиками и ценой стали. Использующ подогрейте цикл, полезный перепад энтальпии пара в повышениях паровой турбины, которые могут дальше улучшить эффективность цикла (первичную подогрейте смогите улучшить эффективность цикла 4%-6%, вторичный подогрейте смогите увеличить около 2%), к тому же, влажность вытыхания смогите значительно быть уменьшено.

Технические данные перегревателя и Reheater боилера

сила 2kw к 1000kw, температуре C. до 900 градусов.

Отправьте нас потребовал технических данных, как емкость пара, presure, потребовало температуры etc. мы конструируем соответственно.

Информация о компании перегревателя и Reheater боилера

Боилер HD установленный в 1985, CO. боилера Zhangjiagang Hua Дуна, Ltd. (торговая операция как боилер HD), профессиональный промышленный изготовитель, производящ общего назначения боилер, промышленный боилер, боилер HRSG и все виды частей боилера, как панели waterwall, экономизаторы, преподогреватели воздуха, перегреватели, заголовки, спиральные трубки ребра, трубки H-ребра, боилер etc. HD труб жары расположены в промышленном парке Дуна Lai, восточном пригороде города шатии Zhang Jia. Положение завода скоростная дорога вокруг 150km к порту Шанхая или внутренней дороге 60km к Сучжоу или Wuxi, с транспортом удлиняя во всех направлениях удобно и быстро.
