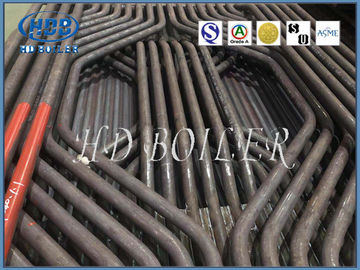

Стена воды мембраны боилера электростанции для теплообмена, аттестации ISO/ASME

Высокие эффективные панели стены котельной воды электростанции мембраны для теплообмена, аттестации ISO/ASME

Продукт вводит

Полное имя «трубы стены воды», старое имя «стены воды», также известное как «поднимая труба». Обычно положенный вертикально на внутреннюю стену стены печи, она главным образом использована для поглощения испепеляющего жара испущенного пламенем и высокотемпературным газообразным отходом в печи. Главный тип испаряясь обогреваемой поверхности всех видов современных боилеров и основного компонента контура циркуляции котельной воды. Из-за и охлаждать и защиты стены печи, поэтому имени.

Стена воды первоначально была конструирована быть нагретым, а для того чтобы охладить печь от высокотемпературного повреждения. Позже, из-за своей хорошей функции теплообмена, она постепенно заменила барабанчик пара как основная нагревая часть боилера.

Испарительная обогреваемая поверхность, которая положена на внутреннюю стену камеры боилера и состоит из много параллельных труб. Функция стены воды поглотить испепеляющий жар высокотемпературных пламени или газообразного отхода в камере печи, произвести пар или горячую воду в трубе, и уменьшает температуру стены печи для защиты стены печи. В боилере большой емкости, температура пламени в печи очень высоко, интенсивность радиации жары очень большая. 40 до 50 процентов или больше из жары в боилере поглощены стеной воды. За исключением немного небольших боилеров емкости, современные боилеры трубки воды примите стену водяного охлаждения как главная обогреваемая поверхность испарения.

Производство

Метод экрана пользы manufacure HDB сваривая типа трубы света стены и плоской стальной структуры сваривая процесс типа трубы мембраны света стены и плоской стальной структуры мембраны главным образом следующим образом:

1. Автоматическое сплавливание весьма активного газа защищало сваривать

Смешанная группа в составе защитный газ разделена в (Ar) 85% | 90%+ (СО2) 15% | 10%. В оборудовании, труба и плоская сталь отжаты верхними и более низкими роликами и транспортированы вперед. Множественные сваривая оружи можно использовать для одновременной заварки на верхней части и дне.

2. Дуговая сварка погруженная в воду проводом

Это оборудование принадлежит рабочему месту фиксированной рамки сваривая, механический инструмент имеет функцию стальной трубы и плоского стального располагать, зажимать, питаться, сваривать и автоматического спасения потока, etc. вообще, он оборудован с 4 или 8 сваривая оружи для того чтобы выполнить заварку 4 или 8 косых швов в то же время. Этот метод прост работать и не имеет никакие высокие требования на поверхности труб и плоской стали. Однако, его можно только сварить на одной стороне в горизонтальном положении и не может быть сварен на обеих сторонах в то же время.

3. Полуавтоматная дуговая сварка газа

Сваривая с этим методом, экран трубы во первых будет расположен и будет сварен, и после этого будет сварен ручной операцией сваривая оружия. Этот сваривая метод нельзя использовать для одновременной заварки верхнего и нижнего, и трудно осуществить непрерывную и равномерную заварку множественных сваривая оружи, поэтому трудно контролировать сваривая деформацию. При использовании полуавтоматной дуговой сварки газа для заварки экрана трубы, внимание необходимо обратить разумный выбор сваривая последовательности для того чтобы уменьшить сваривая деформацию. Косые швы плоской стали загерметизированной на местном отверстии экрана трубы и косые швы в форме особенн экрана трубы как холод сопло ведра и горелки золы обычно сварено полуавтоматным сплавливанием приполюсный газ защищал сваривать.

Производственная линия автоматной сварки экрана трубки стены мембраны плавя весьма активное предохранение от газа технология изготовления и оборудование экрана трубки стены мембраны мира самые предварительные. Режима автоматического управления можно достигнуть от трубы питаясь, плоский стальной раскручивать, заканчивающ, выравнивать, сваривая и так далее. Верхние и более низкие сваривая оружи можно сварить в то же время, сваривая деформация небольшая, и почти никакая потребность исправиться после сваривать, так, что геометрический размер экрана трубы будет точен, качество косого шва хорошо, формировать красив, сваривая скорость быстра, и эффективность продукции высока.

Параметр

Преимущества

(1) защитное влияние стены водяного охлаждения мембраны на стене печи самые законченные, поэтому стене печи только нужны материалы изоляции, а не тугоплавкие материалы, так, что толщина и вес стены печи значительно будут уменьшены, упрощают структуру стены печи, уменьшают полный вес боилера.

(2) стена воды мембраны также имеет хорошую закрепленность воздуха, может приспособиться к требованиям сгорания положительного давления на боилере, не легким для того чтобы ошлаковывать образование, меньше утечки воздуха, уменьшить потерю тепла вытыхания дыма, улучшает тепловую эффективность боилера.

(3) его можно сварить в компоненты изготовителем для быстрой и удобной установки.

(4) пользу структуры боилера, простого обслуживания стены мембраны, срока службы боилера можно значительно улучшить.

Особенности

1. Отчет о вычисления прочности с прикладными данными по материалов;
2. (осмотр без разрушения) отчет 100%NDT стальной пластины, трубки и присадочного прутка;
3. отчет о проверке 100%X-ray (сваривая шов): обеспечить качество всего боилера;
4. гидравлический отчет по испытанию: обеспечьте стандартные давление и безопасность работы

Аттестации

Введение компании

Установленный в 1985, CO. боилера Zhangjiagang Hua Дуна, Ltd. (торговая операция как боилер HD), производит электростанцию; промышленный; отработанное тепло; ненужное испепеление; биомасса; органическая несущая жары и электрические боилеры пара. Соединенный со всесторонним рядом обогреваемых поверхностей, боилер HD приносит к рынку уникальное обслуживание включая дизайн, изготовление, установку, обслуживание и замену боилера частей давления боилера.
