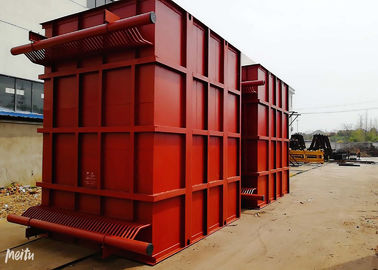

Экономизатор трубки ребра углерода стальной для боилеров электростанции с высокой эффективностью

Экономизатор запасной части боилера для увольнятього углем применения электростанции и индустрии

Сводка
3 этапа от питательной воды в боилере нагретом в перегретый пар: подогрев, испарение, и перегревать питательной воды. 3 этапа закончены на 3 различных обогреваемых поверхностях. Цепь пара и воды боилера составлена 3 различных обогреваемых поверхностей так же, как их промежуточных труб. Экономизаторы боилера одно из их, и право оборудование для того чтобы подогреть питательную воду. Таким образом, обогреваемая поверхность с самой низкой температурой для рабочей жидкости боилера в цепи пара и воды боилера. Проходить рабочей жидкости через это оборудование monophasic вода (не-кипя экономизатор).

Принцип деятельности

Экономизатор боилера вроде теплообменный аппарат для того чтобы нагреть питательную воду используя жару газообразного отхода. Газообразный отход приходя от трубки снаружи вверх и вниз поперечного обтекания scrubbing пачка трубки, передавая жару к стене трубки. Вода пропускает снизу вверх, и absorts жара от стены трубки, и своя температура получает высокой. Этот путь не только может противоточная передача тепла сохранить потребление металла, но также хорош для воды/пара для того чтобы пропустить и corrusion вымотаться так же, как уменьшиться. Одно больше, этот путь работает хорошо для чистки пыли.

Функции

Начало для использования экономизаторов нагреть питательную воду используя жару расточителя газообразного отхода для того чтобы уменьшить температуру вытыхания и эффективность боилера роста, спасительный расход топлива, который как экономизатор назван. Если экономизаторы боилера пользы, питательная вода уже нагреты здесь перед приходить к обогреваемой поверхности испарения, то таким образом жара absorted на обогреваемой поверхности испарения так же, как нагревая области определенно уменьшена. Помещенные экономизаторы боилера противоточные. Температура рабочей жидкости средняя ниже чем эта из surnatured воды, и прикладывает необходимую подачу для создания условий для применения трубок тонкой стены и небольшого диаметра. Вся структура также очень плотна. Таким образом, разница в температуры передачи тепла и коэффициент передачи тепла выше чем эта из пачки трубки испарения конвекции которая имеет такой же диапазон температур дыма. Экономизаторы этого боилера для замены пачек трубки испарения конвекции могут уменьшить потребление металла большой удлиняют. Дальше больше, нагретая питательная вода приходит испариться барабанчик, этот путь может уменьшить разницу в температуры между водой и стеной барабанчика пара, и в конечном счете уменьшить термальный стресс барабанчика пара. Сбор к причинам выше, теперь экономизатор crutial части боилеров. Так мы можем summerize функции экономизаторов как ниже:

1. сбережения топлива: экономизаторы помещены на задней части боилеров. Этот путь может уменьшить температуры дыма и газа, таким образом для того чтобы сохранить топлива.

2.improve условия труда барабанчиков пара: должный к экономизаторам, увеличена температура питательной воды при входе барабанчика пара. Она уменьшает разницу в температуры между питательной водой и стрессом барабанчика стены так же, как пара барабанчика пара термальным, так, что она улучшит условия труда барабанчиков пара и увеличивает срок службы.

3.reduce производительные расходы боилера: для питательной воды нагревает в экономизаторах боилера. Польза частей низкой температуры запасных как экономизаторы боилера заменить некоторые из дорогих высокотемпературных панелей стены воды уменьшает цену для того чтобы изготовить боилеры.

Типы

Если согласно материалам, экономизаторы можно разделить в стальные экономизаторы трубки и экономизаторы утюга. В настоящее время, большинств большие и средние боилеры тома широко используют стальную трубку сделали экономизаторы, потому что они имеют высокопрочную и надежную работая способность, и могут выдержать удары, между тем они имеют хорошую работу передачи тепла, небольшой структуры и низкой цены. Одно слабое место плохое сопротивление corrusion, но теперь современная питательная вода боилера строго обработана, поэтому проблема почти разрешена.

Если согласно расширению топления рабочей жидкости, экономизаторы можно разделить в не-кипя и кипя типы.

1. Кипя экономизаторы: температура воды выхода не только может достигнуть surnatured температуру, но также может сделать некоторую испаренную воду, пропорция около 10-15% из полной питательной воды, не больше чем 20% в случае много акустического омического сопротивления причинил к рабочей жидкости.

2. Не-кипя экономизаторы: температура выхода 20-25 градусов ниже чем температура кипения под дали давлением, который.

Больший часть из боилеров средства-presssure использует кипя тип экономизаторы. Это связано с тем что скрытая жара испарения воды в боилерах средств-давления высока, и жара нагретой воды небольшая. Таким образом необходимо отправить некоторую воду, который нужно испарить в экономизаторе боилера для предотвращения неустойчивого combusion в funaces и для предотвращения увеличенного потребления металла в обогреваемых поверхностях как перегреватели причиненные слишком низкой температурой газообразного отхода выхода. К тому же, оно может помочь сыграть роль экономизаторов.

Superhigh боилеры давления главным образом используют не-кипя тип экономизаторы. Это связано с тем что когда давление выше, уменьшена скрытая жара испарения, пока жара нагретой воды получает больше, поэтому необходимо отправить некоторую воду, который нужно нагреть в панелях стены воды для предотвращения ошлаковывать на обогреваемых поверхностях выходов печи и печи внутрь причиненных слишком высокими температурами в печах и газообразного отхода выхода. Настолько обычно superhigh боилеры давления используют не-кипя тип экономизаторы.

Основной фактор для рассмотрения который тип экономизаторов параметры боилера. Когда параметры боилера отличаются, коэффициент абсорбции жары нужный в 3 этапах для того чтобы нагреть рабочую жидкость для того чтобы внести изменения. Так соответствуя расположениям 3 обогреваемых поверхностей нужно изменить, тоже. К большим блокам с высокими параметрами, их испарительная абсорбция жары более менее, пока абсорбция воды путем нагревать, абсорбция жары жары пара путем перегревать, абсорбция жары путем подогревать довольно большая. Таким образом, не-кипя тип экономизаторы главный тип для superhigh боилеров блока давления.

Спецификации

Проверка качества

1. Тест удара и вычисление прочности отчет о с прикладными данными по материалов.

2. (Осмотр без разрушения) отчет 100%NDT стальной пластины, трубки и электрода

3. Отчет о проверке теста рентгеновского снимка, γ-Рэй и жидкостного пенетранта (сваривая шов): обеспечить качество всего боилера

4. Гидравлический отчет по испытанию: обеспечьте стандартные давление и безопасность работы
