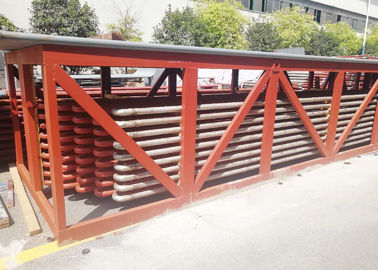

Первичные/вторичные перегреватель и Reheater для боилеров CFB станции тепловой мощности

Для боилера электростанции, crutial путь увеличить термальную экономику станции тепловой мощности путем улучшать параметр перегретого пара. Рост параметров перегретого пара ограничен материалами металла. Дизайн перегревателей должен убеждаться что температура наружной стены труб обогреваемой поверхности ниже чем позволяемая температура сопротивления оксидации стали, и между тем убеждаться своя механическая прочность. с развитием металла материал использовал в боилерах, боилерах электростанции в нашей стране уже вообще для приложения высоких градусов давления, высокотемпературных (9.8MPa, 540 градусов) и superhigh давления параметров (MPa 13,7, 540 и 555), и начинал субкритические градусы параметров давления 555 (16.7MPa, 540 и). Теперь серии боилеров прикладывают закризисные параметры давления (24.5MPa, 540-570 градусов), и даже очень немногие блоки прикладывают более высокие параметры давления и температуры.

Я

Для боилеров в больших электростанциях, перегреватели и reheaters необходимые части, к большой удлините, они influced безопасность и экономика боилеров. Перегреватели обогреваемые поверхности которые нагревают главный пар от surnatured температуры к расклассифицированной перегретой температуре, и reheaters обогреваемые поверхности которые нагревают exaust от цилиндра высокого давления паровой турбины к некоторой температуре. При условии эксплуатации как нагрузки боилера, типы угля изменяют, он отрегулировать их для того чтобы убеждаться температура выхода на расклассифицированном уровне -10-+5 градусов.

Для больших боилеров в электростанциях, перегреватели и reheaters определяют большую пропорцию в полных обогреваемых поверхностях, они быть аранжированным в областях где дым с более высокой температурой. Для того чтобы улучшить эффективность термальной циркуляции в электростанции, он необходим для того чтобы улучшить первоначальный пар f параметров постепенно, рост давления пара требует соответствуя роста температуры для перегретого пара, или влажность большого вытыхания этапа паровой турбины будет слишком высока, которое будет влиять на свою безопасность. Таким образом, пар пропуская через перегреватели и reheaters высокотемпературный пар, их представление передачи тепла довольно плохо, которое определяет что температуры стены трубки перегревателей и reheaters высоки.

Функции и характеристики перегревателей и reheaters

функции перегревателей и reheaters:

Перегреватели и reheaters важные части для обогреваемых поверхностей, используемые для увеличения температуры пара, направляющ для того чтобы улучшить энтальпию пара и дальше увеличить термальную эффективность циркуляции для электростанции.

Перегреватели работают для того чтобы нагреть surnatured пар к перегретому пару с некоторым tempetature. Когда нагрузки боилера или другие условия труда изменяют, необходимо убеждаться температура перегретого пара для того чтобы быть нормально, и внутри позволяемый ряд температурных колебаний.

От термальной циркуляции в электростанцию, первоначальные параметры давления и температура выше, тепловая эффективность циркуляции лучшая, или влажность пара зада паровой турбины слишком высока, влияющ на свою безопасность. Пока температура пара superheaer ограничена материалами металла, в настоящее время, должными к ограничению материалов металла, перегретая температура для большинств боилеров электростанции все еще внутри ряд 540-555 dgrees, и избежать влажности пара лезвия зада паровой турбины слишком большого, таким образом средняя подогревая система приложена.

Функции reheaters нагреть вытыхание цилиндра высокого давления паровой турбины к подогретой температуре которая близка или равна к перегретой температуре, и после этого отправляют их к среднему цилиндру давления и низкое давление расширить и работать для увеличения засохлости blace зада паровой турбины. Обычно, давление подогретого пара 1/5 из этого из перегретого пара. Применение подогревать систему может увеличить тепловую эффективность для электростанций 4-5%.

До сих пор в нашей стране, блоки с емкостью над 125mw все прикладывают одну систему времени среднюю подогревая. Двойной подогревать может увеличивать снова тепловую эффективность циркуляции 2%, но система очень осложнена, она не приложена для национальных блоков, но она общая для больших боилеров за морем.

Принцип

• Принцип перегревателя подобен для того чтобы испариться генерация трубок боилера.

• Горячие газы на высокотемпературной стреловидности над трубками перегревателя и повысить температуру пара которая величина зависит на температуре газа выхода выходя перегреватель и скорость газа.

Применение

польза для нагревать насыщенный пар, температуру пара смогла быть C. до 900 градусов.

Емкость перегревателя модернизирует для увеличения производства электроэнергии

Отправьте нас потребовал технических данных, как емкость пара, presure, потребовало температуры etc. мы конструируем соответственно.
