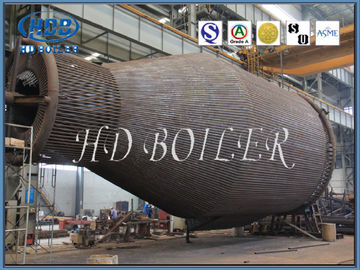

Подгонянный промышленный разделитель циклона для промышленных боилеров и боилеров CFB
Подробная информация о продукте
| Имя: | Тип сборник циклона пыли | Эффективность: | 99,5% | 99,9% |
|---|---|---|---|
| Материал: | Сталь углерода, легированная сталь, соответствующая | Тип циркуляции: | Естественная циркуляция |
| Выделить |
разделитель циклона сборника пыли,разделитель сборника пыли |
||
Описание продукта
Конический разделитель циклона для промышленных боилеров и CFB Угл-увольнял боилеры
Характер продукции
Разделитель циклона вид оборудования используемый для отделять газ-твердую систему или жидкост-твердую систему. Принцип работы что твердые частицы или капельки с большой маховой силой инерции отделены от наружной стены вращая движением причиненным касательным введением воздушных потоков. Основные характеристики разделителя циклона простая структура, высокая работая гибкость, высокая эффективность, удобное управление и обслуживание, низкая цена. Она использована для собирать пыль с диаметром μm 5-10. Она широко использована в фармацевтической промышленности. Особенно соответствующее для частицек пыли которые толще и содержат больше пыли. Под высокой температурой и высокими условиями давления, оно также часто использован как внутренний прибор разъединения во флюидизированный - реактор кровати или как пре-разделитель. Это широко используемое оборудование разъединения в индустрии.
Основные особенности
1 полный с дизайном компьютера, дизайном точным и надежным.
2 раковина принимают структуру рамки с высокопрочной, хорошей стабильностью, также могут конструированный различными требованиями к давления и температуры.
3 пути газа внутри или вне можно аранжировать согласно характеристикам процесса проектирования в различные формы, отростчатой гибкости плана.
4 используя тип воздушные потоки сопротивления плюс равномерный прибор диверсии, форма воздуха, и никакое преграждая явление.
Высыпание 5 используя доску плиты 480C, укол используя новую линию RS, большую часть с управлением, единообразие нагнетательной трубы разрядки, проведение разрядки.
6 разрядный электрод соединенный с рамками рационального, отсутствие упаденных звонков, отключенной ситуации.
Молоток руки кручения 7 боковых частей ударяя, ударяющ передачу формы и деятельной силы, очищать легкий.
Принцип и деятельность
Разделитель пыли циклона сухой газ-твердый разделитель который отделяет пыль от воздушного потока маховой силой произведенной газ-твердой смесью в высокоскоростном вращении. Потому что маховая сила действуя на частицах далеко больше чем сила тяжести и инерционное усилие, эффективность разъединения выше.

Принцип разъединения и структура обыкновенно используемого касательного разделителя циклона входа показаны в диаграмме. Основная структура конический цилиндр с трубой напуска газа в касательном направлении верхнего раздела цилиндра, выхлопной трубы введенной в некоторую глубину в цилиндре на верхней части цилиндра, и выхода порошка получая тонкоизмельченный порошок на дне конического цилиндра. Когда пыл-груженый воздушный поток войдет в разделитель циклона на скорость 12-30m/s от входной трубы, воздушный поток изменит от линейного движения на круговое движение. Больший часть из вращая воздушного потока пропускает вниз от цилиндра к конусу вдоль стены. К тому же, под действие маховой силы, частицы брошены к стене разделителя. Как только частицки пыли контактируют стену, они теряют инерционное усилие. Момент ухудшающейся осевой скорости около стены понижается вдоль стены и входится в отводный штуцер золы, и падения в сумку собрания от выхода. В процессе ухудшающегося вращения, наружная завихряясь подача непрерывно пропускает в центральную часть разделителя, формируя центростремительную радиальную подачу, которая образовывает внутреннюю завихряясь подачу верхнего вращения. Направление вращения внутренней и наружной завихряясь подачи это же. В конце концов, очищенный газ проходит через выхлопную трубу и discharged, и часть более точных частицек пыли которые нет отделенное также избежание. Другая небольшая часть газа пропуская от подач входной трубы ухудшающихся вдоль наружной стороны выхлопной трубы через обложку разделителя циклона. Когда он достигает нижний конец выхлопной трубы, он сходится с верхней внутренней завихряясь подачей и входится в выхлопную трубу. Мелкие частицы рассеиванные в верхней завихряясь подаче в эту часть также принимают прочь, и после этого поглощенный фильтром сумки или влажным сборником пыли.
Очищенный природный газ входит в зону разъединения циклона через вход оборудования. Когда газ примеси входит в трубу разъединения циклона вдоль оси, воздушный поток сильно вращан направляющей решеткой, и воздушный поток входит в цилиндр циклона спирально вниз вдоль цилиндра. Капельки и частицки пыли высокой плотности брошены к стене циклона под действием маховой силы. Под действием силы тяжести, они падают вниз вдоль стены цилиндра и подачи из выхода пыли трубы циклона к жидкостному складскому помещению на дне оборудования, и в конце концов подачи вне от жидкостного выхода дна оборудования. Вращая воздушный поток в сокращениях и подачах цилиндра к центру, формируя вторичный вихревой ток вверх, который пропускает через воздуховод к камере очищения газа, и после этого пропускает вне через верхний выход оборудования.

Деятельность
Разделители циклона работают путем силы включать центробежные, гравитационные, и инерциальные для того чтобы извлечь мелкие частицы приостанавливанные в воздухе или газе. Эти типы разделителей используют циклонное действие для того чтобы отделить particulates от потока газа. Типично, премьер-министр входит в разделитель циклона под углом (перпендикуляр к потоку подачи, касательно, или от стороны), и после этого закручен быстро. Маховая сила создана круговым воздушным потоком который бросает частичное к стене циклона. Как только премьер-министр ударяет стену, он понижается в хоппер ниже. «Чистое» вытыхание после этого или дунуто до конца или рециркулировано быть фильтрованным снова.
Технические данные
| Модель | Том воздуха (m3/h) | Полная высота mm) | |||
| Скорость входа (m/s) | |||||
| 15 | >18 | 20 | 22 | ||
| CLT/A-2.5 | 580 | 690 | 770 | 850 | 1100 |
| CLT/A-3.0 | 830 | 1000 | 1100 | 1220 | 1380 |
| CLT/A-3.5 | 1140 | 1360 | 1510 | 1670 | 1600 |
| CLT/A-4.0 | 1480 | 1780 | 1960 | 2170 | 1800 |
| CLT/A-4.5 | 1870 | 2250 | 2480 | 2700 | 2050 |
| CLT/A-5.0 | 2320 | 2780 | 3080 | 3400 | 2300 |
| CLT/A-5.5 | 2800 | 3360 | 3720 | 4100 | 2500 |
| CLT/A-6.0 | 3340 | 4000 | 4440 | 4900 | 2700 |
| CLT/A-6.5 | 3920 | 4700 | 5210 | 5700 | 2900 |
| CLT/A-7.0 | 4540 | 5440 | 6030 | 6670 | 3200 |
| CLT/A-7.5 | 5210 | 6250 | 6920 | 7650 | 3400 |
| CLT/A-8.0 | 5940 | 7130 | 7900 | 8730 | 3600 |
| CLT/A-9.0 | 7510 | 9000 | 9980 | 11000 | 4100 |
| CLT/A-10.0 | 9280 | 11100 | 12300 | 13600 | 4600 |
| CLT/A-10.6 | 10400 | 12400 | 13800 | 15200 | 4800 |
| CLT/A-11 | 11200 | 13400 | 14800 | 16400 | 5000 |
| CLT/A-12 | 13300 | 15900 | 17600 | 19500 | 5400 |
| CLT/A-13 | 15600 | 18700 | 20700 | 23370 | 5900 |
| CLT/A-14 | 18100 | 21700 | 24000 | 26600 | 6400 |
| CLT/A-15 | 20800 | 24800 | 27600 | 30500 | 6900 |
| CLT/A-16 | 23700 | 28400 | 31500 | 34800 | 7360 |
| CLT/A-17 | 26800 | 32100 | 35600 | 39300 | 7860 |
| CLT/A-18 | 30000 | 36000 | 39900 | 44100 | 8300 |
| CLT/A-19 | 33500 | 40200 | 44500 | 49200 | 8790 |
| CLT/A-20 | 37100 | 44500 | 49300 | 54500 | 9200 |

Преимущества
1. Низкая капитальная стоимость.
2. Способность работать в условиях высоких температур.
3. Смогите отрегулировать жидкостные туманы или сухие материалы.
4. Низкие требования к техническому обслуживанию (отсутствие двигающих частей).
5. Небольшой след ноги - требует относительно небольшого космоса.
Проверка качества
1. Зона изготовления 200 000 квадратных метров
2. 150 инженеров
3. 600 закодированных сварщиков
4. 60 лицензированных контролеров (инструкторы уровня-III NDT)
5. Лицензии класса- для боилера дизайна и изготовления
6. Система 9001:2008 ISO качественная
7. Сертификат ASME боилеров силы
8. ASME утверждение печати „s“, „u“ и N.B.
