| Место происхождения: | Город Китая, Zhangjiagang |
| Фирменное наименование: | HD BOILER |
| Сертификация: | ISO9001 , SGS , TUV , ASME , EN |
| Номер модели: | Экономизатор |
| Количество мин заказа: | 2Set/наборы 10tons |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Мореходная упаковка |
| Время доставки: | 60дайс |
| Условия оплаты: | Западное соединение, Л/К, Т/Т |
| Поставка способности: | 500 тонн в месяц |
| Материал: | Сталь углерода/легированная сталь/нержавеющая сталь | Использование: | Электростанция/сахарный завод |
|---|---|---|---|
| Тип: | Естественная циркуляция | Структура: | Трубка горячих/воды |
| Выход: | Пар | Топливо: | Уголь/газ/Масл-увольнянный, жара воды |
| Высокий свет: | Экономизатор газообразного отхода ASME,Экономизатор газообразного отхода электростанции,экономизатор газообразного отхода cfb |
||

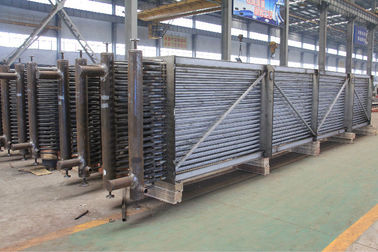

Низкий уровень ASME стандартный/высокий экономизатор газообразного отхода давления нагревают трубку ребра Effiency твердую для электростанции
Введение
Экономизаторы боилера приборы теплообмена с ребристыми трубами которые нагревают жидкость, иногда водой, до однако иногда не превышают кипя цель жидкости. Мы можем изготовить 3 типа экономизатора боилера, обнаженного экономизатора трубки, ребристой трубы h экономизатор и спиральный экономизатор ребристой трубы. H-finned экономизатор трубки высокий эффективный экономизатор теплообменного аппарата который, который состоят из H-finned трубки.
Сравненный с обнаженным экономизатором трубки, H-finned экономизатор трубки может увеличить зону теплообмена и уменьшить число трубок. Он также может увеличить зону подачи газообразного отхода для уменьшения скорости и ссадины подачи газообразного отхода.
H-finned трубку можно сделать как двойные ребристые трубы h, с высокой жесткостью для приспособления длинной строки трубки.
Спиральный finned экономизатор заново конструированное оборудование передачи тепла, состоит из спиральных трубок ребра для того чтобы преодолевать серьезную ссадину и короткую продолжительность эксплуатации.
Спецификации
| Описание | Экономизатор боилера |
| Материал | Сталь легированной стали, углерода, SA210C, SA213T22, etc. |
| Материальный стандарт | ASTM, EN или ISO etc. |
| Размер | Изготовление на заказ |
| Вес |
Минута: 10 тонн Максимальный: 1000 тонн |
| Плавя процесс: | EF+IF + VD |
| Процесс | →Inspection горячей/холодной-Rolling→ термической обработки (Normalizing+ закаляя) → осмотра →rough machining→UT →2nd термической обработки → Material→Ingot →finishing подвергая механической обработке |
| Стандарт UT | ASTM A388 или EN10228, etc |
Технические данные
Материальная структура
Состоит из серьезного спиральных трубок ребра, заголовков входа и выхода, загиба, рамки и других auxiliaries.
Расположение структуры
В линии/расположенном ступенями расположении.
Функция
3 этапа от питательной воды в боилере нагретом в перегретый пар: подогрев, испарение, и перегревать питательной воды. 3 этапа закончены на 3 различных обогреваемых поверхностях. Цепь пара и воды боилера составлена 3 различных обогреваемых поверхностей так же, как их промежуточных труб. Экономизаторы боилера одно из их, и право оборудование для того чтобы подогреть питательную воду. Таким образом, обогреваемая поверхность с самой низкой температурой для рабочей жидкости боилера в цепи пара и воды боилера. Проходить рабочей жидкости через это оборудование monophasic вода (не-кипя экономизатор) .osphere к (в большинстве случаев) подогревает питательную воду в боилер. Это улучшает эффективность боилера и уменьшает топливные затраты.
Разнообразие
Общего назначения экономизатор боилера
| 1 | HDB производит экономизаторы для общего назначения боилеров, которое включает боилеры заправленные топливом углем, древесиной, маслом, или другими твердыми топливами для произведения электричества от пара давления боилера высокого. |
| 2 | Эти экономизаторы обычно расположены в заднем пропуске боилера и ориентированы с трубками бежать горизонтально. Feedwater боилера бежит через цепи экономизатора в противоположном направлении вызванной подачи газа (противотечением). |
| 3 | Обнаженные трубки типично использованы для того чтобы уменьшить загрязнение золой, но дизайн некоторого OEM боилера их экономизаторы с ребристыми трубами, или спиральными или длиной finned. |
| 4 | HDB может произвести элементы экономизатора с или обнаженным, спиралью finned, или длинными ребристыми трубами, и если вы предпочитаете, то переконструкцией ваш блок до один из других трубк-типов. HDB может также изготовить заголовки замены для всех общего назначения экономизаторов боилера. |
Экономизатор боилера пакета
| 1 | HDB имеет уникальные изготовляя возможности которых инженеры Optimus принимают полное преимущество конструируя экономизаторы и перегреватели завода масляной серной кислоты. |
| 2 | Часто это позволяет блокам Optimus быть установленным для более высоких эффективностей передачи тепла которые результаты в уменьшенном требовании к поверхностной области и впоследствии низк-оцененный продукт. |
| 3 | HDB использует свои приобъектные возможности к ребру и согнуть трубки, машину и изготовить заголовки, сверло tubesheets, отрезать и подготовить все покрывая материалы, и выполняет все часть давления и покрывая сварки. |
| 4 | Это дает HDB больше контроля изготовляя последовательности и расписания которое помогало нам достигнуть замечательного показателя своевременного представления доставки. |
Экономизатор HRSG
| 1 | Экономизаторы для сегодняшних модулей HRSG установлены с fintubes которые висят вертикально. HDB изготовило катушки экономизатора для виртуально всех компаний OEM HRSG и понимает уникальные особенности каждого. |
| 2 | Во многих случаях, общие назначения желают модернизировать их экономизаторы простую сталь углерода до материала сплава для того чтобы помочь сопротивляться корозии ускоренной ход подачей (FAC) внутри заголовков и загибов трубки. |
| 3 | HDB универсальный магазин для изготовления экономизатора потому что мы готовим все материалы и выполняем всю заварку части и приложения давления, от finning fintubes, изготовляющ заголовки, и собирать пачку катушки. |
Критеря по производства и принятия
| · | JB/T6512 «боилер с условиями технологии изготовления трубки ребра заварки сопротивления к высокой частоте спиральными» |
| · | «Трубка ребра заварки сопротивления к высокой частоте HG/T3181 спиральная» |
| · | «Условия спирального теста ребристой трубы JB/T6511 технические.» |
| · | JB1611 «условия сборки коробки гривы котельной трубы» |
| · | JB/T1612 «условия боилера pressurufacturing.» |
| · | JB16I3 «режимы сварки частей давления боилера.» |
*Note: БОИЛЕР HD может bespoke особый тип экономизатора согласно требованию к клиента.
Проверка качества
1. Тест удара и вычисление прочности отчет о с прикладными данными по материалов.
2. (Осмотр без разрушения) отчет 100%NDT стальной пластины, трубки и электрода
3. Отчет о проверке теста рентгеновского снимка, γ-Рэй и жидкостного пенетранта (сваривая шов): обеспечить качество всего боилера
4. Гидравлический отчет по испытанию: обеспечьте стандартные давление и безопасность работы
