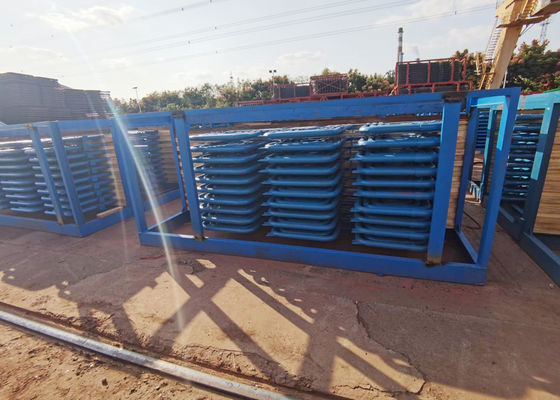

Перегреватель боилера низкой температуры углерода стальной в стандарте ASME/GB

Углерода катушки трубки стального низкой температуры перегревателя и Reheater для теплообменного аппарата и сосудов системы боилера

Работая характеристики перегревателей и reheaters:

Для того чтобы улучшить тепловую эффективность, давление перегретого пара было увеличено от superhigh давления к субкритическому и закризисному давлению. Но ограниченный представлением металла, температурой пара перегревателей и reheates держите не позднее 540-555 градусов.

Потому что какой подачи через трубки перегревателей и reheaters высокотемпературный пар, коэффициент передачи отпуска конвективной жары стены трубки, который нужно испариться довольно небольшой, и представление передача тепла плоха, охлаждая емкость пара к стене трубки низка. Между тем, для того чтобы убеждаться разумная разница в температуры передачи тепла, обычно перегреватели и reheaters помещены на областях где температуры дыма высоки, и их работая температура стены трубки довольно высока, таким образом рабочая Среда superhearters и reheaters довольно плохи. Особенно reheaters, для подогретого давления пара низки, и их емкость к крутым трубкам хуже, таким образом это как убеждаться металл трубки может быть безопасной работой на долгосрочности важный вопрос когда приходит к дизайну и деятельности перегревателей и reheaters. Диаграмма 4-1 перечисляет верхний предел позволяемых температур для общего металла используемого в боилерах. Избежать пользы высокого уровня легированной стали, когда это прибывает в дизайном перегревателей и reheaters, использовал металл трубки почти близко к пределам температуры при работе. Это время, если подъем температуры 10-20 градусов, то которая также уменьшает безопасное напряжение много. Поэтому, внимание должно быть оплачено для дизайна и хода перегревателей и reheaters в аспектах ниже:

1.to убеждаются конюшня температуры пара при беге. Предположены, что будет изменение температуры пара не over+5- -10 градусов;

2.There нужно надежный метод отрегулировать температуры для перегревателей и reheaters когда изменения условий деятельности к некоторому удлиняют для поддержания расклассифицированных температур пара.

3. уменьшить термальное отступление между параллельными трубками.

Пар входа reheaters пар выхода цилиндра высокого давления паровой турбины, свое давление около 20% из этого из главного пара, temperatre которого немножко выше чем surnatured температура, и таким образом увеличивает и пар и потребление жары. Например, сопротивление подогревать систему увеличено 1kg/cm2, расход пара паровой турбины увеличено 0,3%. Для уменьшения акустического омического сопротивления пара в reheaters и для того чтобы улучшить термальную эффективность системы, reheaters обычно прикладывают небольшой массовый расход потока, но между тем он делает хуже для охлаждая условий стены трубки reheaters. Поэтому, дизайн подогревать систему требует простой для того чтобы уменьшить акустическое омическое сопротивление.

Подогретое давление пара низко, и свое температуры высоко и специфическо volumn большое. Свой массовый расход потока небольшие сравненный с перегретым паром, пока свой расход потока тома далеко больше чем перегретый пар (около 4-5 раз). Поэтому, для того чтобы не убеждаться расход потока пара слишком быстрый и акустическое омическое сопротивление слишком большое, необходимо увеличить зону поперечного сечения прохода подачи для пара. Поэтому, в среднем подогревая боилере, зона прохода подачи reheaters всегда больше чем это из перегревателей. Для конвективных reheaters, обычно их структуры прикладывают трубки с более большими диаметрами и трубы surpentine связывают с больше трубок параллельно.

Для подогретого пара давление низкая, cofficient жара небольшая, оно очень чувствительно к термальному отступлению. В другом слове, на таких же термальных условиях отступления, разница в температуры выхода подогретого пара больше чем это из перегретого пара.

Температура пара выхода подогретого пара повлияна на температурой пара входа. К генератору блока, под условием постоянн деятельности давления, температура вытыхания цилиндра высокого давления паровой турбины уменьшена с уменшением нагрузки. В это время должный к низкой температуре пара входа reheaters, таким образом она делает температуру пара выхода уменьшена соответственно. Для конвективных reheaters, их характеристики конвективной температуры пара significiantее, и их дани регулировки температуры пара больше чем это из перегревателей.

Когда боилер начат, или печь остановлена, или дверь безопасность дальше, никакая подача пара или небольшая подача в reheaters, которые по возможности горят вне reheaters. Таким образом, он необходим для того чтобы установить повсюду систему обхода давления между reheaters и перегревателями, тогда когда боилеры получают включено-выключено, или паровая турбина линяет свою нагрузку, reheaters могут получить достаточный охлаждая пар от прибора обхода.
