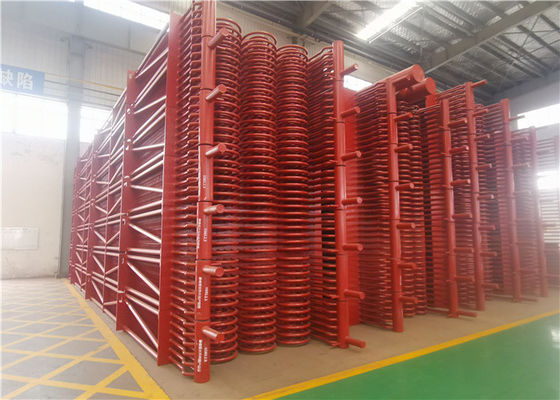

Экономизатор ASME в теплообменном аппарате масла боилера/горячей воды промышленном используя

Экономизатор ASME в теплообменном аппарате масла боилера/горячей воды промышленном используя

H типа экономизатор ребристой трубы экономизатор теплообмена высокой эффективности собранный H типа ребристой трубой (также известной как H типа ребристая труба, ребристая труба, трубка бабочки).

1, форма структуры: основная форма тип «h» и двойника «h», аранжированный в линии.

2, режимные характеристики

1) Замена обнаженного экономизатора трубки на H типа экономизатор ребристой трубы может увеличить зону теплообмена и уменьшить число трубок аранжировал, таким образом увеличивающ поперечное сечение подачи газообразного отхода, уменьшающ скорость газообразного отхода и уменьшающ носку. В виду того что тариф носки трубы пропорциональн к силе 3,33 расхода потока газообразного отхода, если скорость газообразного отхода уменьшена от 9 m/s до 7 m/s, то тариф носки будет уменьшен до 43% из первоначальное одного. В то же время, эксперимент показывает что ребристая труба сама имеет функцию централизуя пепла в середину строки трубки, поэтому экономизатор ребристой трубы имеет функцию уменьшения носки и разрыва в структуре.

2) H типа ребристую трубу можно сделать в тип ребристую трубу двух-трубки «двух--H». Своя структура тверда и может быть использована в случае длинной строки трубки.

3) H типа экономизатор ребристой трубы аранжирован в последовательности. H типа ребра разделяют космос в несколько небольших областей, которые могут выравнить подачу воздушного потока и значительно уменьшить носку и разрыв.

4) Тип ребра h имеет влияние самой лучшей сажи дуя должное к образованию прямых проходов на обеих сторонах.

5) космос компактен, общий вес значительно уменьшен, и цена уменьшена.

6) Энергосберегающий и меньше расхода энергии: Экономизатор для генераторных агрегатов может уменьшить по крайней мере 2/3 из потери тепла выхлопного газа от генераторов, и уничтожает только 2-4 kW силы в тонну пара.

7) Простая эксплуатация и техническое обслуживание; Трудовые сбережения: Экономизатору собран и изготовлян в целом, с меньше двигающими частями, простой структурой и легкой установки. Уровень автоматизации высок, эксплуатация и техническое обслуживание проста, и операторов можно уменьшить.

Материальная структура экономизатора ребристой трубы h боилера

Состоит из серьезного трубок ребра h, заголовков входа и выхода, загиба, рамки и других auxiliaries.

Характеристики экономизатора ребристой трубы h боилера

1). Добавьте зону теплообмена и уменьшите число трубок, также для того чтобы увеличить зону раздела подачи перегара для уменьшения скорости и ссадины перегара.
2). Тип трубку h ребра можно сделать для того чтобы удвоить тип трубку h ребра, высокую жесткость для приспособления длинной строки трубки.
3). Тип экономизатор h ребра аранжировал в линии сделать космос в много небольших зон, усреднил воздушные потоки для уменьшения ссадины.
4). С прямым каналом для того чтобы приобрести самое лучшее зол-дуя влияние.
5). Компактная текстура для уменьшения веса и для уменьшения производительных расходов.

Спецификации

Преимущества

1. Превосходное сопротивление носки

Носка главным образом должна к удару и влияние резать серых частиц на трубе. Носка самые строгие вокруг трубы на уровне 30 градусов. Когда S1/d=S2/d=2, количество носки здесь 3 раза средней величины.

Должный к изменению направления воздушного потока, вторая строка имеет самую строгую носку. Когда S1/d=S2/d=2, вторая строка дважды как много как первая носка строки, и последующая носка строки вообще 30% до 40% более высоко чем первая строка.

Расположение первой строки это же как расположение первой строки в последовательности. В тех же условиях, максимальная носка продольной пачки трубки 3-4 раз чем эта из расположенной ступенями пачки трубки.

Скорость ссадины трубы прямо-пропорциональна к коэффициенту не-единообразия скорости KV3.33 газообразного отхода, и прямо-пропорциональна к коэффициенту не-единообразия концентрации Ku пепла.

Экономизатор ребристой трубы h-формы аранжирован в последовательности. H в форме ребро разделяет космос в несколько небольших областей и имеет влияние равномерной подачи на воздушном потоке. Сравненный с оптически экономизатором трубки, спиральный экономизатор ребра и экономизатор продольного ребра с расположенным ступенями расположением, жизнь носки 3-4 раз выше под другими условиями.

Демфер газообразного отхода бортовой защищает часть загиба.

2. Уменьшенное накопление пыли

Образование золы происходит на задней части и наветренных сторонах трубы. Легко соскоблить трубу disarrangement, и меньше пыли аккумулирует на задней части. Как для расположения трубы в последовательности, должный к факту что воздушные потоки не легки для того чтобы потопить заднюю часть трубы, больше накопления золы в расположении трубы в последовательности чем в неправильном столбце.

H типа ребро сварено с обеих сторон трубы, которая не аккумулирует золу, пока воздушные потоки пропускают прямой, направление воздушного потока не изменяет, и ребро не аккумулирует золу.

Зазор 4-10 выведен в середине h типа ребра, которое может направить воздушные потоки для того чтобы подмести ребро трубы для того чтобы аккумулировать пыль.

По мере того как спиральный угол ребра направляет направление подачи, накопление золы трубки ребра более серьезно, и экономизатор который не формирует свободную золу нельзя использовать. Полевая операция показывает что h в форме трубка ребра не аккумулирует золу, пока спиральное ребро серьезно.

Трубка продольного ребра сформирована подачей воздуха вдоль ребра по мере того как ребро сварено на поверхности и задней части аккумулированной золы. Некоторые области прональны для того чтобы запылиться накопление.

H в форме ребро, которое формирует прямой канал на обе стороны, имеет самое лучшее дуя влияние.

3. Компактные космос и низкая цена

Набор трубы очень компактен и уменьшает высоту дыма кабеля хорошо.

Полный вес значительно уменьшен и уменьшена нагрузка системы подвеса.

Уменьшите цену экономизатора и объединенного боилера.

4. Уменьшите сопротивление дыма боковое

Уменьшите работать и стоимость инвестирования наведенного вентилятора.

5. Уменьшите сварить соединение и улучшите надежность.
