Катушка перегревателя легированной стали ASME стандартная для электрических станций угольной электростанции

Катушка перегревателя боилера углерода/легированной стали ASME стандартная для Ультра-закризисных электрических станций угольной электростанции

Введение катушки перегревателя

Главные преимущества использования перегревателя уменьшенные топливо и расход воды но цена, который нужно оплатить в увеличенных расходах на техническое обслуживание. В большинстве случаев преимущества перевешивали цены и перегреватели широко были использованы.

Перегреватель прибор используемый для того чтобы преобразовать насыщенный пар или влажный пар в перегретый пар или сухой пар. Перегренный пар использован в паровых турбинах для генерирования электричества, паровых двигателях, и в процессах как реформировать пара. 3 типа перегревателей: излучающий, конвекция, и отдельно увольнятьый. Перегреватель может поменять в размере от немного десяток ног до нескольк 100 футов (немного метров к некоторым 100 метрам).

Типы

1. Излучающий перегреватель помещен сразу в излучающей зоне камеры сгорания около стены воды для поглощения жары радиацией.
2. Перегреватель конвекции расположен в конвективной зоне печи обычно впереди экономизатора (на пути горячих газообразных отходов). Эти также вызваны основными перегревателями.
3. Отдельно увольнятьый перегреватель перегреватель который помещен вне главного боилера, который имеет свою собственную отдельную систему сгорания. Этот дизайн перегревателя включает дополнительные горелки в зоне труб перегревателя. Этот тип перегревателя редко если всегда использованный, из-за плохого качества эффективности и пара которое более не лучшее чем другие типы перегревателя.

Перегреватели и reheaters специально конструированы для увеличения температуры насыщенного пара и для того чтобы помочь контролировать температуру выхода пара. Они простые однофазные теплообменные аппараты с паром пропуская внутрь и газообразным отходом проходя снаружи, вообще в перекрестном течении. Перегреватели и reheaters часто разделены во множественные разделы для того чтобы помочь контролировать температуру пара и оптимизировать спасение жары, и их обогреваемые поверхности можно аранжировать или горизонтально или вертикально. Физический дизайн и расположение поверхностей зависят на пожеланной температуре выхода, абсорбции жары, характеристиках золы топлива и очищая оборудовании. Главные компоненты обычно изготовлены от стальных сплавов, и как перегреватель и reheaters управляются на высокой температуре.

Одно из основных различий между перегревателем и reheater давление пара. Давление выхода перегревателя в субкритическом боилере барабанчика, например, например на MPa 18,6, пока давление выхода reheater MPa только 4,0. Когда закризисный боилер эксплуатируется под нормальной нагрузкой, обогреваемыми поверхностями reheater и перегревателем для того чтобы рост соотвествовать потребности тепла для перегревать, который больше чем 50% из полной жары пара. Жара поглощенная перегревателем главным образом в форме радиации когда температура перегретого пара проконтролирована коэффициентом подачи воды печи к количеству подаваемого топлива. Когда вод-охлаженная стена работает под закризисным давлением, однако, температура средства работы в трубах не увеличивает с абсорбцией жары и не ясная граница термодинамического государства. Если температура газообразного отхода выхода проконтролирована абсорбцией жары вод-охлаженной стеной, то требования к дизайна ясно нельзя соотвествовать.
Для того чтобы разрешить проблему слишком небольшой обогреваемой поверхности, перегреватель обычно помещен над или близко к печью, создавая систему перегревателя с передачами тепла радиации и конвекции в закризисном боилере. Характеристики передачи тепла излучающего перегревателя позволяют улучшению в тарифе использования испепеляющего жара.
На низком давлении, пар имеет плохую охлаждая способность: для обращения к этого, reheater обычно расположен после перегревателя где температура газообразного отхода относительно низка и главным образом полагается на передаче тепла конвекции. Температура постепенно уменьшена от выхода печи к кабелю боилера, пока том газа уменьшен без утечки воздуха. Для того чтобы улучшить конвективную передачу в конвективных пропусках, перегреватель и reheater помещены близко к экономизатору в пути газообразного отхода относительно низких температур.

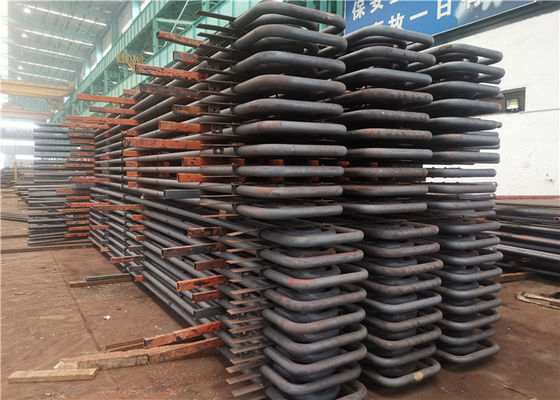

Катушка перегревателя
