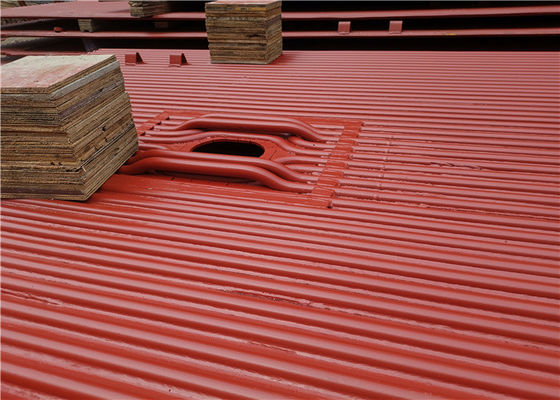

Мембрана корпуса котла дуговой сварки Q235B для фабрики сахарного завода

Стена воды мембраны дуговой сварки Q235B для применения печи боилера


Характер продукции стены воды мембраны

Основная функция панелей стены воды в боилере поглотить жару произведенную высокотемпературными пламенем или газоходом и произвести пар или горячую воду в трубках, следовательно уменьшить температуру в камере.

Мы изготовляющ и поставляющ всесторонний ряд панелей Waterwall. Знаны, что выдерживают трубки предложенные нами большее внутреннее давление как постоянная прокладка материала ребра ранят спирально на трубке. Знаны, что обеспечивают эти трубки жару равномерно этот результат в увеличенной тепловой мощности.

Стена воды мембраны герметичная структура состоя из труб и ребер. Преимущества меньше утечки воздуха в печи; могут использовать труб-класть стену, меньше нагрузка на стальной структуру и недорогого боилера; легкий для использования структуры подвеса и для того чтобы улучшить систему теплового расширения, соответствующую для широкомасштабной механизированной продукции, высокого тарифа собрания, низкотермичной емкости запоминающего устройства и сократить звезду-вверх и время выключения. Недостаток что процесс производства сложен. Стена воды мембраны часто использована в большой емкости, высокой температуре и высоких боилерах давления.

Согласно различному процессу производства, стену воды мембраны можно разделить в 3 типа (см. FIG. 1): трубки ребра 1.rolled сварены в строках, с более менее сваривая рабочей нагрузкой, но трубки ребра дороги. трубка 2.bare и ребро (плоская сталь) сварены в строках, которое имеет низкую материальную цену и может легко соотвествовать различных тангажей, только плоской стали требуют высокой точности и заканчивая equipment.3. Обнаженная заварка сплавливания трубки, ребра между трубками сформирована путем заполнять сваривая провод, главным образом используемый для небольшого тангажа между трубками. Тангаж между трубками стены воды мембраны связан с факторами как давление боилера и тепловая нагрузка печи, обычно s/d 1.2-1.5.

Материалы для панелей стены воды
20# сталь, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Стандарты
Стандарт кода ASME, стандарт GB

Качественный осмотр
MT, RT, гидравлический тест

Спецификация

Основная функция панелей стены воды в боилере поглотить жару произведенную высокотемпературными пламенем или газоходом и произвести пар или горячую воду в трубках, следовательно уменьшить температуру в камере.

• Панель стены котельной воды мембраны: сварные точки много свернули ребристые трубы в загерметизированную совмещенную обогреваемую поверхность, которая улучшает герметичность печи и уменьшает утечку воздуха.
• Обитый трубопровод стены воды: штыри сварок 20 до 25 mm в длине и 6 до 12 mm в диаметре на трубке стены воды, и после этого прикладывают пластмассу руды хрома тугоплавкую для уменьшения абсорбции жары панели стены воды, и увеличивают температуру в зоне горения. Соотвествующее для ситуаций где трудно установить огонь на топливо, так же, как печей специфического шлака выстукивая.
• Простая панель стены котельной воды трубки: составленный всей строки безшовных стальных труб, самая простая структура.
• Стен-прикрепленный трубопровод стены котельной воды: врезанный во внутренней стене стены печи, который одно-встали на сторону абсорбция жары.
• Двухсторонняя нагретая панель стены воды: установленный в середине большой печи боилера, которая разделена в 2 части которая независимый одина другого, и нагреты обе стороны.
