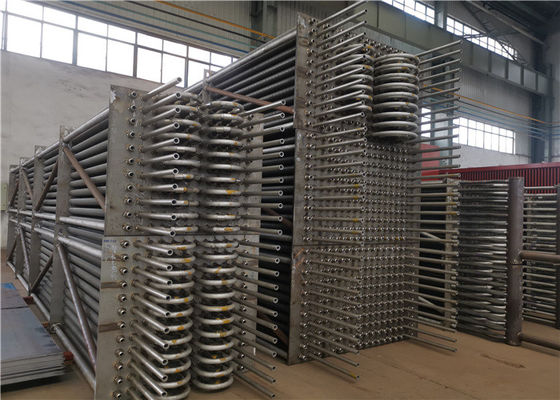

Экономизатор электростанции трубки ребра EN10228 горизонтальный Sprial

Вертикальный экономизатор трубки ребра Sprial в электростанции уменьшить термальный стресс

Описание экономизатора

Экономизатор прибор установленный в нижнюю часть газохода кабеля боилера для повторно использовать отработанное тепло дыма вытыхания, нагревая питательную воду боилера в обогреваемую поверхность насыщенной воды под давлением барабанчика пара, потому что он поглощает жару высокотемпературного газообразного отхода, уменьшает температуру вытыхания газообразного отхода, сохраняет энергию и улучшает эффективность, поэтому оно вызвано экономизатором.

Трубчатый экономизатор не ограничен давлением и может быть использован как кипя тип. Он вообще сделан трубы углерода стальной с наружным диаметром 32 | 51 mm. Добавлены, что к трубке улучшают ребра передачу тепла. Трубчатый экономизатор состоит из параллельных изогнутых труб (известных как серпентины) аранжированных горизонтально.

Спиральная ребристая труба сформирована путем сваривать стальную прокладку на обнаженной трубке вдоль спирального следа высокочастотным сваривая методом. Спиральная ребристая труба через процесс замотки ребра материальный и высокочастотную заварку, может сделать давление ребра и трубки плавя в целом, сопротивление контакта термальное приблизительное 0, и может выдержать чередуя термальный стресс. Никакая деформация после сваривать, для того НОП не ослаблять величину наибольшей допускаемой нагрузки на опору низкопробной трубы, не благоприятна к передаче тепла от ребра к внутренней стене низкопробной трубы. Змейчатая рана трубы sprial finned трубой (часть локтя не имеет никакое finned) составлена группы трубки как обогреваемая поверхность экономизатора, т.е., sprial finned экономизатора.

Спецификации

Применение

Во время деятельности боилера в типичных коммерчески и промышленных применениях, приблизительно 10-20% из нагревая значения топлива вытеснено с газами стога к атмосфере. Экономизаторы стога конструированы для того чтобы взять значительные количества этих потерь энергии газа стога, таким образом чрезвычайно улучшая эффективность системы боилера. Нескольк рассмотрения выбирая экономизатор:

• падение давления Газ-стороны. Добавленное обратное давление на стоге боилера влияет на возможность объема вентилятора воздуха для горения. Вентиляторы экономизатора и воздуха для горения необходимо определить размер как следует для того чтобы уверить соответствующие работу энергетической системы и емкость.

• Температура Feedwater. Feedwater к экономизатору необходимо дегазировать и температура setpoint минимально на 220oF для предотвращения корозии трубки.

• падение давления Вод-стороны. Насосы Feedwater необходимо определить размер для того чтобы приспособить падение давления экономизатора. Дополнительно, необходима, что обеспечивает непрерывная модулируя система feedwater свойственные расходы потока через экономизатор.

Мастерская экономизатора
