Панель стены печи боилера SA192M ASME стандартная Prefab

Стены мембраны боилера ASME стандартные сделанные SA192M для замены/обслуживания мельницы Sugur

Внедрение продукции

Панели стены воды главная обогреваемая поверхность боилеров, составленная количеств строк стальных трубок, аранжированных вокруг угла боилера. Внутрь текущая вода или пар, и снаружи признавает жару пламени в печи боилера, главным образом поглощая жару радиации высокотемпературных продуктов сгорания в печи. Рабочая жидкость поднимает в ее и испаряется жарой.

Когда стена воды первоначально была конструирована, не было запланировано быть нагретым, но охладить печь так как она не была бы повреждена высокой температурой. Потом, из-за своей хорошей функции теплообмена, постепенно заменяя барабанчик пара для того чтобы быть основными нагревая частями для боилеров. Они испарительная обогреваемая поверхность состоя из много параллельных трубок положенных на внутреннюю стену шестка боилера. Их функции поглотить испепеляющий жар высокотемпературным газоходом огня или газа в печи, и производят пар или горячую воду внутри трубок, и также уменьшить температуру стены печи для того чтобы защитить ее. В боилерах большой емкости, температура пламени в печи очень высока и интенсивность радиации жары очень высока. 40-50% даже больше из жары поглощено стеной воды. За исключением небольших боилеров емкости, главная испарительная обогреваемая поверхность для присутствующих боилеров трубки воды стена воды.

Если согласно типу структуры, стены воды можно разделить в типы:, то обнаженный тип трубки, тип мембраны и уколоть тип трубки.

Тип мембраны большая часть широко использовал одно.

Стена воды мембраны герметичная структура состоя из труб и ребер. Преимущества меньше утечки воздуха в печи; могут использовать труб-класть стену, меньше нагрузка на стальной структуру и недорогого боилера; легкий для использования структуры подвеса и для того чтобы улучшить систему теплового расширения, соответствующую для широкомасштабной механизированной продукции, высокого тарифа собрания, низкотермичной емкости запоминающего устройства и сократить звезду-вверх и время выключения. Недостаток что процесс производства сложен. Стена воды мембраны часто использована в большой емкости, высокой температуре и высоких боилерах давления.

Согласно различному процессу производства, стену воды мембраны можно разделить в 3 типа (см. FIG. 1): трубки ребра 1.rolled сварены в строках, с более менее сваривая рабочей нагрузкой, но трубки ребра дороги. трубка 2.bare и ребро (плоская сталь) сварены в строках, которое имеет низкую материальную цену и может легко соотвествовать различных тангажей, только плоской стали требуют высокой точности и заканчивая equipment.3. Обнаженная заварка сплавливания трубки, ребра между трубками сформирована путем заполнять сваривая провод, главным образом используемый для небольшого тангажа между трубками. Тангаж между трубками стены воды мембраны связан с факторами как давление боилера и тепловая нагрузка печи, обычно s/d 1.2-1.5.

Спецификация

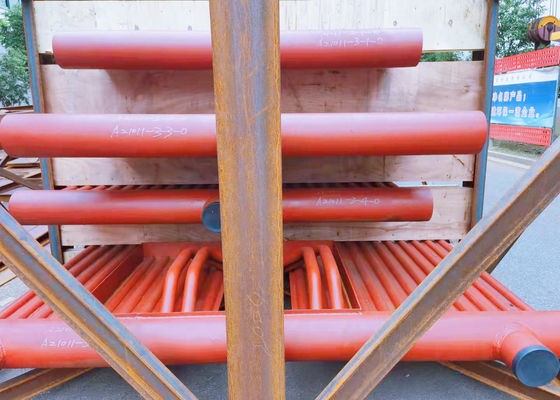

Изображения выше стены мембраны для одного проекта Пакистана с деталями спецификации ниже:
