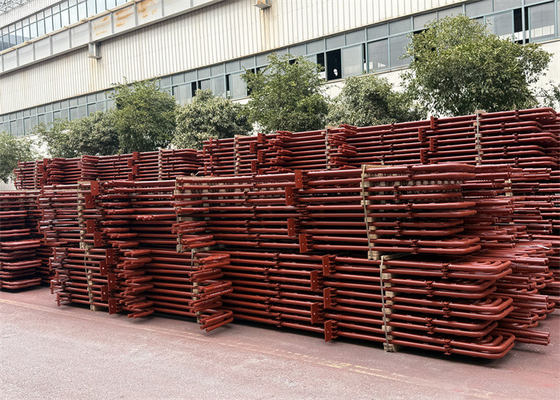

Экономизатор котла для утилизации теплоотведения для цементной промышленности ASME стандарт
Подробная информация о продукте
| Материал: | углеродистая сталь | Использование: | Боилер силы Plant/CFB |
|---|---|---|---|
| Тип: | Естественные циркуляция/раз сквозной | Структура: | Огневая/водяная труба |
| Выпуск: | Горячая вода/пар | Топливо: | Уголь/газ/нефть, водонагрев |
| Состояние: | Новый | Размер ((l*w*h): | Конфигурация |
| Выделить |
Экономизатор для котлов по стандарту ASME,Экономизатор для котельных цементной промышленности,Экономизатор отработанного тепла |
||
Описание продукта
Экономизатор котла для утилизации теплоотведения для цементной промышленности ASME стандарт
Введение
- H-образная трубка с плавниками также известна как H-образная трубка с плавниками, также известная как трубка с плавниками бабочки.Это симметричная сварка двух кусков стали с дугой посередине, чтобы сформировать плавники (ребра или бабочки), чередовая форма которого напоминает букву "H", поэтому она называется H-образной плавнистой трубкой.
- Два плавника H-образной трубки прямоугольны и примерно квадратны.Прокатная трубка типа H использует технологию сварки на флеш-сопротивлениеСкорость слияния сварного шва высока, а прочность натяжения сварки после сварки большая.
- H-образная трубка с оперением также может быть превращена в двойную трубку с оперением "двойной H", которая имеет хорошую жесткость и может использоваться в ситуации, когда ряд труб длиннее.Экономайзер с плавниками можно использовать вместо экономайзера гладкой трубыОн может эффективно увеличить площадь передачи тепла, увеличить раздел потока дымовых газов, уменьшить скорость дыма и уменьшить износ.
Спецификации
| Описание | Экономизатор котла |
| Материал | Сплавная сталь, углеродистая сталь, SA210C,SA213T22 и т.д. |
| Стандарт материалов | ASTM, EN или ISO и т.д. |
| Размер | Конфигурация |
| Вес |
Минус: 10 тонн Макс.:1000 тонн |
| Процесс плавки: | EF+LF + VD |
| Процесс | Материал→Ингота → Горячее/холодное прокатение→ Тепловая обработка (нормализация + закаливание) → Проверка →грубая обработка→УТ →Вторая тепловая обработка →окончательная обработка →Проверка |
| Стандарт UT | ASTM A388 или EN10228, и т.д. |
Технические спецификации
Структура материала
Состоит из ряда спиральных труб, голов входа и выхода, изгиба, рамы и других вспомогательных устройств.
Устройство структуры
В строке / разгромленном порядке.
Функция
(1) Экономайзер представляет собой систему генерации пара, подобную котлу.когда выхлопный газ выпускается из цилиндра двигателя через выхлопный клапан он идет в котел для генерации пара путем нагрева воды.
(2) После того, как эти газы проходят через экономайзер, оставшаяся температура выхлопных газов нагревается водой в экономайзере.и это улучшает эффективность и экономит потребление топлива
(3) Экономайзер использует отработанное тепло от выхлопных газов котла, которое в противном случае было бы потеряно в атмосферу для (в большинстве случаев) предварительного нагрева воды, поступающей в котло.Это повышает эффективность котла и снижает расходы на топливо.
Разнообразие
Экономайзер для котельных
| 1 | HDB производит экономизаторы для коммунальных котлов, включая котлы, питаемые углями, древесиной, нефтью или другими твердыми топливами для производства электричества из пара высокого давления котла. |
| 2 | Эти экономизаторы обычно расположены в задней части котла и ориентированы с трубами, проходящими горизонтально.Вода подачи котла проходит через схемы экономизатора в направлении, противоположном потоку газа (называется контрпоток). |
| 3 | Голые трубы обычно используются для минимизации загрязнения пепла, но некоторые OEM-производители котлов проектируют свои экономизаторы с трубами с плавниками, либо спиральными, либо длинными плавниками. |
| 4 | HDB может производить экономайзерные элементы с голыми, спиральными или длинными трубками, и если вы предпочитаете, перепроектируйте свой блок на один из других типов труб.HDB также может изготовить заменные головки для всех экономизаторов котлов. |
Пакетный экономизатор котла
| 1 | HDB обладает уникальными производственными возможностями, которые инженеры Optimus используют в полной мере при разработке экономизаторов и супернагревателей серной кислоты. |
| 2 | Зачастую это позволяет конфигурировать агрегаты Optimus для более высокой эффективности передачи тепла, что приводит к снижению потребности в площади поверхности и, следовательно, более низкой цене продукта. |
| 3 | HDB использует свои возможности на месте, чтобы нажать и сгибать трубы, обработать и изготовить головки, просверлить листы труб, разрезать и подготовить все материалы корпуса,и выполнить все части давления и корпуса сварки. |
| 4 | Это дает HDB больший контроль над производственной последовательностью и графиком, что помогло нам достичь замечательного показателя своевременной доставки. |
Экономайзер HRSG
| 1 | Экономизаторы для современных модулей HRSG сконфигурированы с фитубами, которые висят вертикально.HDB изготовила экономизаторные катушки практически для всех компаний HRSG OEM и понимает уникальные особенности каждого из них.. |
| 2 | Во многих случаях коммунальные службы хотят обновить свои экономизаторы с обычной углеродной стали на сплавный материал, чтобы помочь устоять перед ускоренной коррозией потока (FAC) внутри голов и изгибов труб. |
| 3 | HDB - это универсальный магазин для изготовления экономайзеров, потому что мы готовим все материалы и выполняем все части под давлением и сварку креплений, от фининга труб, изготовления голов,и сборка катушек. |
Критерии изготовления и приемки
| · | JB/T6512 "Технологические условия изготовления котла с высокочастотным сопротивлением сварки спиральной трубы" |
| · | HG/T3181 "Спиральная трубка с высокочастотным сопротивлением для сварки" |
| · | JB/T6511 "Технические условия испытания трубки с спиральными плавниками". |
| · | JB1611 "Условия сборки котельницы для котельных труб" |
| · | JB/T1612 "Условия производства на котельной". |
| · | JB16I3 "Условия сварки частей котла под давлением". |
*Примечание:HD BOILER может настроить специальный тип экономизатора в соответствии с требованиями клиента.
Испытание
| 1 | Новейший тип "U" изгибающей машины используется для точного холодного изгиба труб. |
| 2 | Сгибание выполняется для всех видов теплообменника, конденсатора, экономайзера, котловых труб в нержавеющей стали. |
| 3 | После "U" изгибаются трубы, гидропроверяются и при необходимости снимают напряжение. |
| 4 | Также для определения уменьшения толщины на изгибной части изготавливаются макеты. |
| 5 | Испытания проникающих красителей на изгибе проводятся для выявления трещин, дефектов или любого вида дефекта. |
| 6 | Для предотвращения повреждений при транспортировке предоставляется специальная упаковка. |
