Решение для утилизации отработанной энергии: индивидуальные системы перегревателей и пароперегревателей
Подробная информация о продукте
| Материал: | T91 / T92 | Сварный материал: | Основание никеля |
|---|---|---|---|
| Наименование продукта: | Сверхнагреватель и перегреватель катушек | сертификат: | ASME, ISO90001, SGS |
| Приложение: | Котлы электростанций, рекуперация тепла, промышленность | Давление: | Низкое/высокое давление |
| Выделить |
Системы повторного нагрева утилизации тепла,Пароперегреватель утилизации отработанной энергии,Системы повторного нагрева утилизации тепла |
||
Описание продукта
Индивидуальные системы перегревателей и пароперегревателей для утилизации отработанной энергии
Чем пароперегреватель отличается от перегревателя?
Перегреватель повторно перегревает пар после частичного расширения в турбине, в то время как пароперегреватель нагревает насыщенный пар из барабана котла.

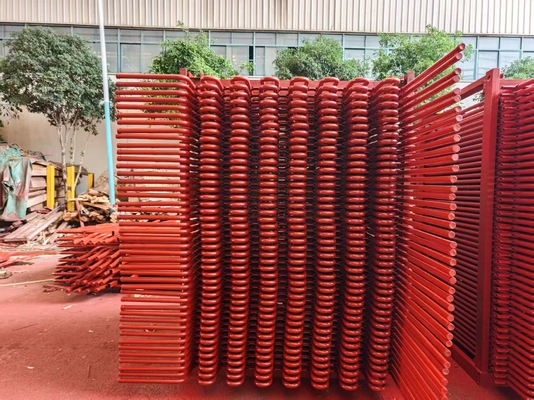

Отображение продукта
Функции пароперегревателя и перегревателя
Пароперегреватель
1. Функция пароперегревателя на тепловой электростанции заключается в удалении последних следов влаги (от 1 до 2%) из насыщенного пара, выходящего из котла, и достаточном повышении его температуры выше температуры насыщения.
2. Перегрев пара повышает общую эффективность цикла, а также позволяет избежать чрезмерной конденсации на последних ступенях турбины, что предотвращает эрозию лопаток.
3. Теплота отходящих газов сгорания из топки используется для удаления влаги из пара и перегрева пара.
4. Пароперегреватели обычно имеют несколько трубных контуров, расположенных параллельно с одним или несколькими обратными изгибами, соединенными между коллекторами.
Перегреватель
1. Функция перегревателей заключается в повторном перегреве частично расширенного пара из турбины.
Это делается для того, чтобы пар оставался сухим насколько это возможно через последнюю ступень турбины.
2. Расположение: до или после конвективного пароперегревателя в конвективной зоне котлов общего назначения. В современных котлах высокого давления перегреватели обычно состоят из двух секций.
3. Первичная секция размещается в конвективной зоне, а вторичная секция размещается непосредственно на выходе из топки, подвешиваясь сверху.
4. Конструктивные соображения для перегревателей аналогичны тем, что и для пароперегревателей.
5. Они имеют одинаковую выходную температуру, но давление пара составляет около 20-25% от давления в пароперегревателях. Следовательно, для перегревателей можно использовать низколегированную сталь.
Тип Преимущества Недостатки Способ поддержки
Подвесной тип
1. Прочная структурная поддержка
2. Блокировка потока конденсированным паром
3. Требуется медленный перезапуск для удаления воды, которая скапливается внизу. поддерживается сверху
Инвертированный тип
1. Правильный дренаж конденсированного пара
2. Отсутствие структурной жесткости, особенно при высокой скорости потока газа Поддерживается снизу
Горизонтальный тип
1. Правильный дренаж
2. Хорошая структурная жесткость.
Они не видят пламя напрямую, поэтому они в основном конвективного типа Обычно поддерживаются в вертикальных газоходах, параллельных основной топке.
Детали пароперегревателя и перегревателя
| 1 | Состав материала | Углеродистая сталь, легированная сталь или жаропрочная сталь, коллекторные коробки и другие вспомогательные материалы. Трубы изготавливаются по индивидуальным спецификациям. |
| 2 | Дизайн | Вертикальная или горизонтальная компоновка. |
| 3 | Преимущества | Красивый внешний вид, размер, точность, первоклассная технология гибки и сварки, первоклассное оборудование для обнаружения. |
Критерии изготовления и приемки пароперегревателя и перегревателя
1. JB/T1611 "Технические характеристики изготовления котельных труб."
2. JB/T1612 "Технические условия испытаний котлов под давлением."
3. JB/T1613 "Технические характеристики сварки деталей котлов, работающих под давлением."
4. JB/T1615 "Технические характеристики покраски и упаковки котлов."
5. JB/T3375 "Правила приемки материалов для строительства котлов."
Основные характеристики продукта
