Индивидуальные решения для электростанций SA192 Змеевиковые перегреватели и детали повторного подогрева

Специализированные решения для электростанций SA192 Серпентинный супернагреватель и части перегревателя

Каковы основные типы супернагревателей?

Типы излучения (находящегося в печи) и конвекции (на пути газа).

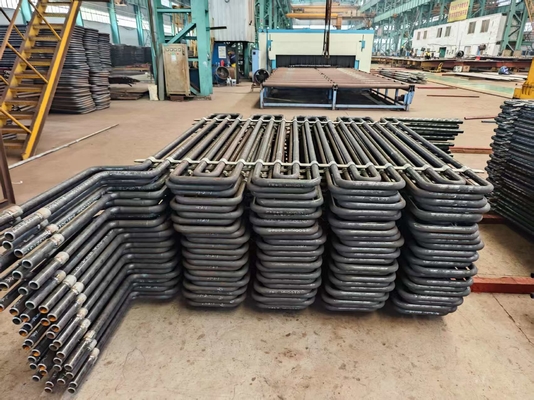

Экран продукции

Функции продукта сверхнагревателя и перегревателя

Сверхнагреватель

1. В тепловой электростанции роль супернагревателя имеет решающее значение.Он избавляется от оставшейся от 1 до 2% влаги в насыщенном паре, покидающем котел и повышает температуру выше точки насыщенияЭто делает пар более мощным и эффективным.
2. Сверхнагрев не только повышает общую эффективность цикла выработки электроэнергии, но и предотвращает чрезмерную конденсацию на последних стадиях турбины.Потому что слишком много конденсации может повредить лопатки турбины с течением времениТаким образом, нагреватель помогает турбине работать плавно и длится дольше.
3. Вот как это работает: сверхнагреватель использует тепло от газов сгорания печи.Это тепло полностью высушивает пар, а затем перегревает его,Это дает ему дополнительную температуру, необходимую для эффективного производства энергии..
4. Супернагреватели предназначены для работы с несколькими трубными схемами, работающими бок о бок.Эта установка помогает равномерно распределить пар и максимизировать теплопередачу.

Перегреватель

1. Регреватели выполняют особую роль: они перегревают пар, который уже немного расширился в турбине.Они гарантируют, что пар остается как можно более сухим на протяжении всей последней стадии турбины.Сухой пар означает лучшую производительность и меньшее износ компонентов турбины.
2. Вы можете найти нагреватели в разных местах внутри котельных, обычно до или после конвективного супернагревателя в конвективной зоне.Отопители обычно бывают в двух частях.
3. Первая часть, или первичная часть, находится в конвективной зоне, где начинается процесс перегрева. Вторая часть, вторичная часть, висит прямо у выхода из печи.Доставка пара до финала., оптимальная температура.
4. При проектировании перегревателей инженеры следуют тем же принципам, что и при создании сверхнагревателей.
5. Перегреватели и сверхнагреватели могут иметь одинаковую температуру выхода, но давление пара в перегревателях составляет только около 20 - 25% от того, что в сверхнагревателях.Это более низкое давление означает, что мы можем использовать низкокачественные сплавы стали для нагревателей, что помогает сократить затраты без ущерба для производительности.

Подробная информация о сверхнагревателе и перегревателе

Критерии производства и приемки супернагревателей и перегревателей

1.JB/T1611 "Техническая спецификация для изготовления труб для котлов".

2.JB/T1612 "Технические условия испытания давления котла".

3.JB/T1613 "Техническая спецификация для сварки частей под давлением котла".

4.JB/T1615"Техническая спецификация для окраски и упаковки котла".

5JB/T3375 "Правила приема материалов для строительства котлов".

Тип Преимущества Недостатки Способ поддержки

Тип подвеска

1.Твердая структурная поддержка

2Блокировка потока конденсированным паром

3Нужен медленный перезапуск для очистки воды, которая накапливается внизу. поддерживается сверху.

С перевернутым типом

1.Правильный дренаж конденсированного пара

2Отсутствует жесткость конструкции, особенно при высокоскоростном потоке газа.

Горизонтальный тип

1Правильный дренаж

2Хорошая конструктивная жесткость.

Они не видят пламя напрямую, поэтому они в основном из конвективного типа, обычно поддерживаемых в вертикальных газовых трубах параллельно главной печи.
