Экономизатор электростанции со спиральной трубкой с уменьшенным износом

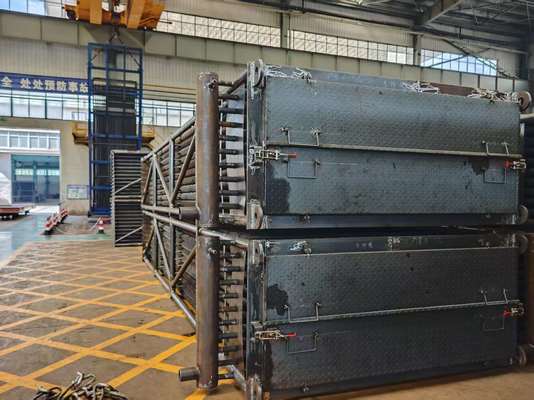

Экономайзер паровой установки со спирально-оребренной трубой, уменьшающий износ, улучшенная обдувка сажи

Где расположен экономайзер в котельной системе?

Между последним тепловым уловителем котла и воздухоподогревателем.

Описание экономайзера

Экономайзер с оребренными трубами H-типа - это эффективный теплообменный экономайзер, собранный из оребренных труб H-типа (также называемых оребренными трубами H-типа, оребренными трубами, трубами-бабочками).

1. Конструкция: Основная форма - тип "H" и двойной тип "H", расположенные в линию.

2. Эксплуатационные характеристики:

(1)Замена экономайзеров с голыми трубами на оребренные H-типа увеличивает площадь теплообмена. Это означает, что требуется меньше труб, что открывает больше пространства для прохождения дымовых газов. Результат? Более низкая скорость газа и меньший износ. Вот почему: износ труб связан со скоростью дымовых газов - в частности, он пропорционален скорости, возведенной в степень 3,33. Снизьте скорость с 9 м/с до 7 м/с, и износ упадет всего до 43% от первоначального. Кроме того, испытания показывают, что оребренные трубы естественным образом направляют золу к середине рядов труб. Таким образом, сама их конструкция помогает уменьшить износ.

(2) Оребренная труба H-типа может быть изготовлена в виде двойной трубы "двойной H" типа, ее конструкция жесткая, может использоваться в случае длинного ряда труб.

(3) Экономайзер с оребренными трубами H-типа расположен в линию. Ребро H-типа делит пространство на несколько небольших областей, что оказывает влияние на поток воздуха, благодаря чему износ значительно снижается.

(4) Ребро H-типа может обеспечить наилучший эффект обдувки сажи благодаря образованию прямых каналов с обеих сторон.

(5) Компактное пространство, общий вес значительно уменьшен, снижает затраты.

(6) Экономия энергии и меньшее энергопотребление: экономайзер для генераторной установки может снизить потери тепла дыма генератора как минимум на две трети, и потребляет всего 2 ~ 4 кВт электроэнергии на тонну пара.

(7) Простота эксплуатации и обслуживания; Экономия труда: экономайзер полностью собран на заводе, меньше движущихся частей, простая конструкция, прост в установке. Высокий уровень автоматизации, простота эксплуатации и обслуживания, может сократить количество эксплуатационного персонала.

Функция

1. Поглощает тепло низкотемпературных дымовых газов, снижает температуру выхлопных газов, уменьшает потери дыма и экономит топливо.

2. Поскольку питательная вода нагревается в экономайзере перед входом в барабан, поглощение тепла питательной водой на нагревательной поверхности уменьшается, и экономайзер может быть использован для замены части дорогостоящей испарительной нагревательной поверхности.

3. При повышении температуры питательной воды разница температур стенок уменьшится, а термическое напряжение соответственно уменьшится, чтобы продлить срок службы парового барабана.

Спецификация

Применение

Смежные отрасли: Cкомбинированный циклэлектростанция, Парогенератор с рекуперацией тепла (HRSG).

Экономайзеры обычно используются как часть парогенератора с рекуперацией тепла (HRSG) на электростанции комбинированного цикла. В HRSG вода проходит через экономайзер, затем через котел и затем через перегреватель. Экономайзер также предотвращает затопление котла жидкой водой, которая слишком холодна для кипения, учитывая скорость потока и конструкцию котла.
