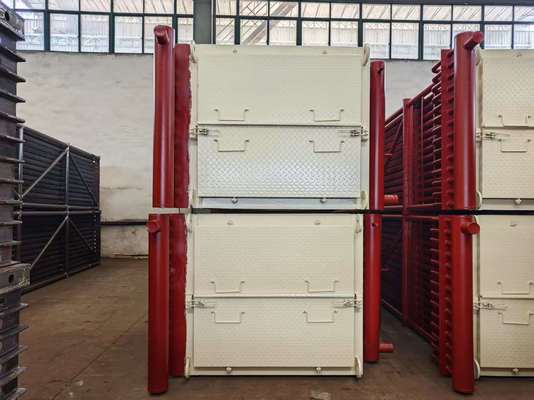

Экономайзер котла по стандарту ASME с оребрёнными трубами для увеличения площади теплообмена
Подробная информация о продукте
| Цвет: | Индивидуально | Использование: | Боилер силы Plant/CFB |
|---|---|---|---|
| Тип: | Естественная циркуляция | Структура: | Водяная труба |
| Выход: | Горячая вода/пар | Топливо: | Уголь/газ/нефть, водонагрев |
| Выделить |
Экономизатор для котлов по стандарту ASME,экономайзер котла с оребрёнными трубами,экономайзер котла с высокой теплопередачей |
||
Описание продукта
Экономизатор для стандартных котлов ASME с выпуклыми трубками для расширения зоны передачи тепла
Введение
Экономисты также снижают риск теплового шока и резких колебаний температуры воды при попадании воды в барабан или водяные стены.Все более строгие экологические правила, ограничивающие выбросы оксида азота (NOx) и диоксида серы (SO2), также могут повлиять на дизайн экономайзеровКоэффициент теплопередачи на газовой стороне намного ниже, чем на водной стороне.Основная цель дизайна экономизатора заключается в получении требуемой передачи тепла по самой низкой ценеКлючевым фактором конструкции экономизаторов является максимально допустимая скорость дымовых газов. Более высокие скорости означают лучшую теплопередачу и более низкие капитальные затраты.
Экономизаторы для котлов - это теплообменные устройства с оперенными трубками. Они нагревают жидкость (часто воду) без ее кипения (или превышения температуры кипения жидкости).Мы можем производить три типа экономизаторов котлов.Экономайзеры для голых труб, экономийзеры для труб с H-плавками и экономийзеры для труб со спиральными плавками.
По сравнению с экономайзерами с голыми трубками, экономайзеры с H-крыльями могут увеличить площадь поверхности теплообмена и уменьшить количество необходимых труб.который снижает скорость дымовых газов и уменьшает износH-оперенные трубы также могут быть изготовлены как двойные H-оперенные трубы, которые имеют высокую жесткость, что делает их подходящими для длинных рядов труб.Он использует спиральные трубки для решения проблем сильного износа и короткого срока службы.
Технические спецификации
Структура материала
Состоит из ряда спиральных труб, голов входа и выхода, изгиба, рамы и других вспомогательных устройств.
Устройство структуры
В строке / разгромленном порядке.
Спецификации
| Описание | Экономизатор котла |
| Материал | Сплавная сталь, углеродистая сталь, SA210C,SA213T22 и т.д. |
| Стандарт материалов | ASTM, EN или ISO и т.д. |
| Размер | Конфигурация |
| Вес |
Минус: 10 тонн Макс.:1000 тонн |
| Процесс плавки: | EF+LF + VD |
| Процесс | Материал→Ингота → Горячее/холодное прокатение→ Тепловая обработка (нормализация + закаливание) → Проверка →грубая обработка→УТ →Вторая тепловая обработка →окончательная обработка →Проверка |
| Стандарт UT | ASTM A388 или EN10228, и т.д. |
Функция
(1) Экономайзер представляет собой систему генерации пара, подобную котлу.когда выхлопный газ выпускается из цилиндра двигателя через выхлопный клапан он идет в котел для генерации пара путем нагрева воды.
(2) После того, как эти газы проходят через экономайзер, оставшаяся температура выхлопных газов нагревается водой в экономайзере.и это улучшает эффективность и экономит потребление топлива
(3) Экономайзер использует отработанное тепло от выхлопных газов котла, которое в противном случае было бы потеряно в атмосферу для (в большинстве случаев) предварительного нагрева воды, поступающей в котло.Это повышает эффективность котла и снижает расходы на топливо.
Разнообразие
Экономайзер для котельных
| 1 | HDB производит экономизаторы для коммунальных котлов, включая котлы, питаемые углями, деревом, нефтью или другими твердыми топливами для производства электричества из пара высокого давления котла. |
| 2 | Эти экономайзеры обычно расположены в задней части котла и ориентированы с трубами, проходящими горизонтально.Вода подачи котла проходит через схемы экономизатора в направлении, противоположном потоку газа (называется контрпоток). |
| 3 | Голые трубки обычно используются для минимизации загрязнения пепла, но некоторые производители котельных OEM проектируют свои экономизаторы с трубками с плавниками, либо спиральными, либо длинными плавниками. |
| 4 | HDB может производить экономайзерные элементы с голыми, спиральными или длинными трубками, и если вы предпочитаете, перепроектируйте свой блок на один из других типов труб.HDB также может изготовить заменные головки для всех экономизаторов котлов. |
Пакетный экономизатор котла
| 1 | HDB обладает уникальными производственными возможностями, которые инженеры Optimus используют в полной мере при разработке экономайзеров и супернагревателей для серной кислоты. |
| 2 | Часто это позволяет конфигурировать агрегаты Optimus для более высокой эффективности передачи тепла, что приводит к снижению потребности в площади поверхности и, следовательно, более низкой цене продукта. |
| 3 | HDB использует свои возможности на месте, чтобы нажать и сгибать трубы, обработать и изготовить головки, просверлить листы труб, разрезать и подготовить все материалы корпуса,и выполнить все части давления и корпуса сварки. |
| 4 | Это дает HDB больше контроля над производственной последовательностью и графиком, что помогло нам достичь замечательного показателя своевременной доставки. |
Экономайзер HRSG
| 1 | Экономизаторы для современных модулей HRSG сконфигурированы с фитубами, которые висят вертикально.HDB изготовила экономизаторные катушки практически для всех компаний HRSG OEM и понимает уникальные особенности каждого из них.. |
| 2 | Во многих случаях коммунальные службы хотят обновить свои экономизаторы с простой углеродной стали на сплавный материал, чтобы помочь противостоять ускоренной коррозии потока (FAC) внутри голов и изгибов труб. |
| 3 | HDB - это универсальный магазин для изготовления экономайзеров, потому что мы готовим все материалы и выполняем все части под давлением и сварку креплений, от финирования труб, изготовления голов,и сборка катушек. |
Критерии изготовления и приемки
| · | JB/T6512 "Технологические условия изготовления котла с высокочастотным сопротивлением сварки спиральной трубы" |
| · | HG/T3181 "Спиральная трубка с высокочастотным сопротивлением для сварки" |
| · | JB/T6511 "Технические условия испытания трубки с спиральными плавниками". |
| · | JB1611 "Условия сборки котельницы для котельных труб" |
| · | JB/T1612 "Условия производства на котельной". |
| · | JB16I3 "Условия сварки частей котла под давлением". |
*Примечание:HD BOILER может настроить специальный тип экономизатора в соответствии с требованиями клиента.
Внутренние теплообменники
1.Подохлаждение также может быть произведено путем перегрева газа, выходящего из испарителя и направляющегося к газовому компрессору.
2Эти системы извлекают тепло из жидкой линии, но нагревают газовые компрессоры.
3Это очень распространенное решение, чтобы гарантировать, что газ достигает компрессора и жидкость достигает клапана.
4Это также позволяет максимально использовать теплообменник, поскольку минимизирует долю теплообменников, используемых для изменения температуры жидкости.и максимизирует объем, в котором хладагент меняет фазу.
