Настраиваемый радиационный пароперегреватель из углеродистой стали - угольный котел с естественной циркуляцией

Для котла электростанции это важный способ повышения тепловой экономичности тепловой электростанции за счет улучшения параметров перегретого пара. Увеличение параметров перегретого пара ограничено металлическими материалами. Конструкция пароперегревателей должна обеспечивать, чтобы температура наружной стенки труб нагревательной поверхности была ниже допустимой температуры стойкости стали к окислению и, в то же время, обеспечивать ее механическую прочность. С развитием металлических материалов, используемых в котлах, котлы электростанций в нашей стране уже в основном применяют высокое давление, высокую температуру (9,8 МПа, 540 градусов) и сверхвысокие параметры давления (13,7 МПа, 540 и 555 градусов), а также разработали параметры докритического давления (16,7 МПа, 540 и 555 градусов). Сейчас многие котлы применяют параметры сверхкритического давления (24,5 МПа, 540-570 градусов) и даже очень немногие установки применяют более высокие параметры давления и температуры.

С увеличением давления пара, чтобы уменьшить влажность пара в хвостовой части паровой турбины, а также для дальнейшего улучшения тепловой экономичности электростанции, система промежуточного перегрева широко используется на электростанциях с высокими параметрами, например, отправка выхлопа цилиндра высокого давления в паровой турбине обратно для повторного нагрева в котле до высокой температуры, а затем повторная отправка их обратно в цилиндр среднего и низкого давления паровой турбины, расширение и работа. Элемент для повторного нагрева называется пароперегревателем.

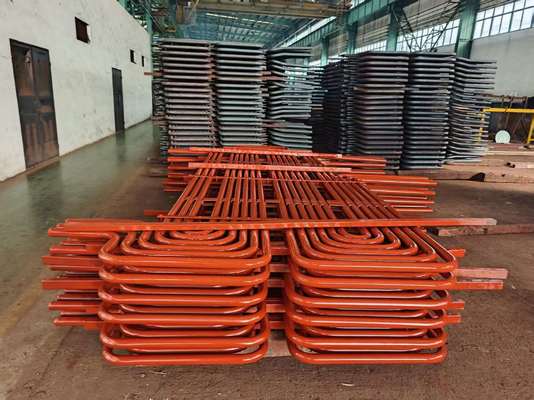

Детали: Змеевик пароперегревателя

В общем, пар, нагретый в пароперегревателе высокого давления, называется перегретым паром, пар, нагретый пароперегревателем, называется повторно нагретым паром. Параметр повторно нагретого пара связан с экономичностью теплового цикла. Обычно давление повторно нагретого пара составляет около одной пятой от давления перегретого пара, а температура первого почти такая же, как и у последнего. Например, в нашей стране для котла мощностью 125 МВт, 400 т/ч, параметр перегретого пара составляет 133,7 МПа и 555 градусов; давление на входе и выходе повторно нагретого пара составляет 2,5/2,35 МПа, их температура также 555 градусов. Для котлов мощностью 200 МВт, 670 т/ч, параметр перегретого пара составляет 13,7 МПа, 540 градусов; давление на входе и выходе составляет 2,7/2,5 МПа, а температура также 540 градусов. Для котлов с контролем циркуляции докритического давления мощностью 300 МВт, 600 МВт, параметр перегретого пара составляет 18,27 МПа, 540 градусов; давление на входе и выходе составляет 3,83/3,63 МПа, температура также 540 градусов. Применение системы повторного нагрева пара может увеличить тепловую экономичность электростанций на 4-5%. В нашей стране установки мощностью более 125 МВт все применяют систему однократного промежуточного перегрева, а за рубежом системы двукратного промежуточного перегрева применяются для некоторых установок с более высокими параметрами.

В современных котлах потребление тепла пароперегревателями и пароперегревателями составляет более половины от общего поглощения тепла для рабочей жидкости, таким образом, нагревательные поверхности пароперегревателей и пароперегревателей составляют большую долю от общих нагревательных поверхностей котлов, и они должны быть размещены в областях, где температура дыма выше, условия работы самые худшие среди всех нагревательных поверхностей. Температура стенки трубы нагревательных поверхностей близка к максимальной допустимой температуре стали, поэтому разумное расположение и конструкция пароперегревателей и пароперегревателей очень важны для экономичности и надежности всего котла. Когда дело доходит до их конструкции, на основе обеспечения безопасности и надежности пароперегревателя и пароперегревателя, очень необходимо максимально экономить потребление металла, особенно экономить использование легированной стали.

Для котлов на крупных электростанциях пароперегреватели и пароперегреватели являются необходимыми частями, в значительной степени они влияют на безопасность и экономичность котлов. Пароперегреватели - это нагревательные поверхности, которые нагревают основной пар от температуры насыщения до номинальной температуры перегрева, а пароперегреватели - это нагревательные поверхности, которые нагревают выхлоп из цилиндра высокого давления паровой турбины до определенной температуры. При изменении рабочих условий, таких как нагрузки котла, типы угля, необходимо отрегулировать их, чтобы обеспечить температуру на выходе на номинальном уровне -10 - +5 градусов.

Для больших котлов на электростанциях пароперегреватели и пароперегреватели составляют большую долю от общих нагревательных поверхностей, они должны быть расположены в областях, где дым имеет более высокую температуру. Для повышения эффективности теплового цикла на электростанциях необходимо постепенно улучшать исходные параметры пара, увеличение давления пара требует соответствующего повышения температуры перегретого пара, или влажность большого этапа выхлопа паровой турбины будет слишком высокой, что повлияет на ее безопасность. Таким образом, пар, проходящий через пароперегреватели и пароперегреватели, является высокотемпературным паром, его теплопередача довольно плохая, что определяет, что температуры стенок труб пароперегревателей и пароперегревателей высоки.

Принцип

• Принцип работы пароперегревателя аналогичен парогенерирующим трубам котла.

• Горячие газы при высокой температуре омывают трубы пароперегревателя и повышают температуру пара, величина которой зависит от температуры выходящих газов, покидающих пароперегреватель, и скорости газа.

Применение

используется для нагрева насыщенного пара, температура пара может достигать 900 градусов Цельсия.

Модернизация пароперегревателя для увеличения выработки электроэнергии

Отправьте нам необходимые технические данные, такие как производительность по пару, давление, требуемая температура и т. д. Мы разработаем в соответствии с этим.

Различия
